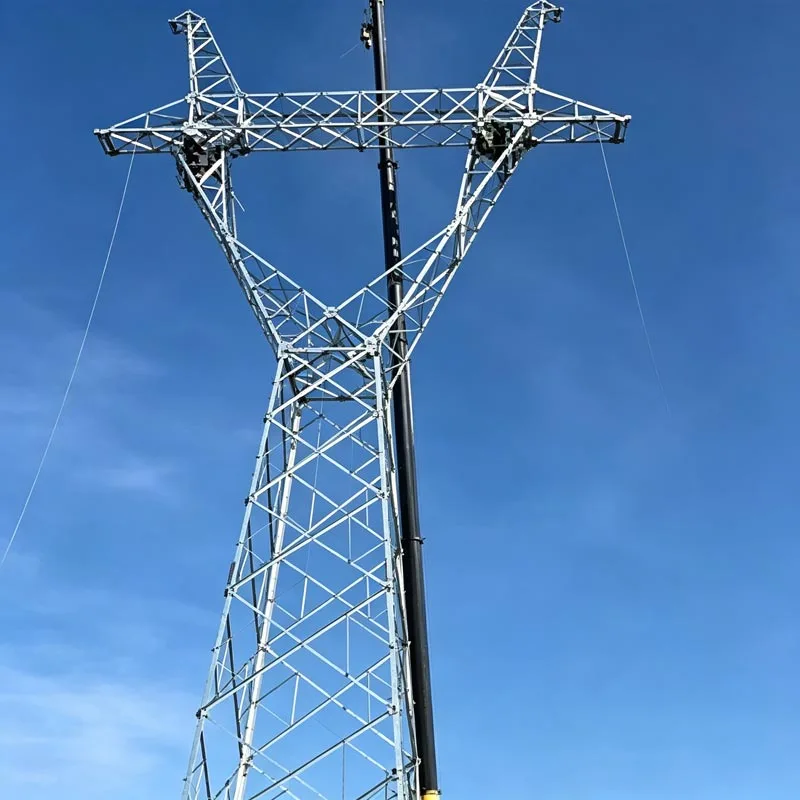

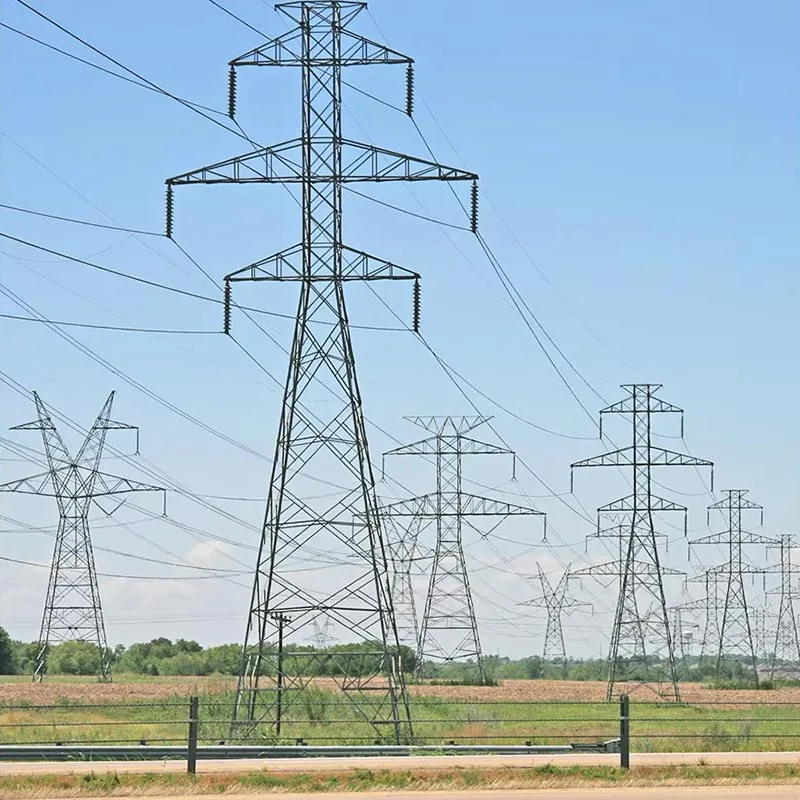

برج انتقال قدرت فولادی زاویه دار گالوانیزه
برج های انتقال قدرت فولادی زاویه ای گالوانیزه تولید شده توسط کارخانه Qingdao Anbang سازه های فولادی شبکه ای هستند که به طور گسترده برای پشتیبانی از خطوط برق هوایی در شبکه های برق استفاده می شود. این برجها که از بخشهای فولادی زاویه نورد گرم ساخته شدهاند و توسط گالوانیزه گرم محافظت میشوند، استحکام مکانیکی بالا، مقاومت در برابر خوردگی عالی و عمر طولانی (معمولاً 40 تا 50 سال) را ارائه میدهند. طراحی شبکه باز آنها بار باد را به حداقل می رساند و در عین حال کارایی سازه را به حداکثر می رساند و آنها را برای سطوح مختلف ولتاژ (10 کیلو ولت تا بیش از 800 کیلو ولت) و شرایط زمین مناسب می کند.
تقاضای جهانی برای زیرساخت های انرژی قابل اعتماد، کارآمد و پایدار هرگز به این اندازه برجسته نبوده است. در قلب این زیرساخت برج انتقال نیرو نهفته است، جزء مهمی که کارایی را تعیین می کند. ایمنی و طول عمر شبکه های برق در میان راه حل های مختلف ساختاری موجود، فولاد زاویه گالوانیزه است برج های انتقال نیرو به عنوان استاندارد صنعتی برای ولتاژ بالا و ولتاژ فوق العاده بالا (UHV) ظهور کرده اند. شبکه های انتقال در سراسر جهان
این مقدمه زمینه فنی و اقتصادی را برای فولاد زاویه ای ایجاد می کند برج ها، که پذیرش گسترده آنها را توجیه می کند. با تشریح چالشهای پیش روی شرکتهای برق، مانند نیاز به انتقال نیرو در فواصل وسیع در حالی که در مقابل عوامل محیطی خشن مقاومت می کند.
سپس مقاله ادامه می یابد برای تعریف دامنه مطالعه، که بر مزیت های اصلی، دقت تولید و کاربرد در دنیای واقعی تمرکز دارد. از این برج ها
این بخش با تاکید بر طراحی مدولار، کارایی هزینه و پوشش محافظ قوی، مجموعه مرحله ای برای کاوش دقیق در مورد چگونگی پاسخگویی برج های فولادی زاویه دار گالوانیزه به نیازهای مدرن قدرت انتقال، و آنها را به یک دارایی ضروری برای امنیت انرژی و انعطاف پذیری شبکه تبدیل می کند.
مزیت محصول
1. مقاومت در برابر خوردگی و عمر طولانی
همه اجزا تحت عملیات گالوانیزه شدن گرم قرار می گیرند و یک پوشش روی متراکم (ضخامت ≥85μm) روی سطح تشکیل می دهند. این پوشش به طور موثر فولاد را از هوا، رطوبت و محیط های خورنده جدا می کند و از زنگ زدگی و خوردگی جلوگیری می کند.
سرویس عمر می تواند به 30-50 سال برسد، که به میزان زیادی فرکانس تعمیر و نگهداری بعدی را کاهش می دهد و چرخه خدمات را گسترش می دهد. برج
2. عملکرد هزینه بالا
در مقایسه با قطب های فولادی جامد، طراحی شبکه از مواد فولادی کمتری استفاده می کند و هزینه مواد خام را کاهش می دهد. در در همان زمان، قطعات استاندارد می شوند، که فرآیند ساخت را ساده می کند، تولید را کاهش می دهد و هزینه های حمل و نقل
طراحی اتصال پیچ نیز هزینه های نصب در محل را کاهش می دهد و به عملکرد بالایی دست می یابد و سرمایه گذاری کم است و برای تبلیغات و کاربرد در مقیاس بزرگ مناسب است.
3. تطبیق پذیری و سفارشی سازی قوی
می توان آن را با توجه به سطوح مختلف ولتاژ (35kV-1000kV)، زمین ها (دشت ها) به طور انعطاف پذیر طراحی و سفارشی کرد. کوه ها، مناطق ساحلی) و نیازهای بار.
می توان آن را به برج های معلق، برج های کششی، برجهای انتقال و برجهای عبور ویژه، کاملاً با سناریوها و جلسات مختلف انتقال نیرو سازگار هستند. نیازهای متنوع پروژه های مختلف
4. تعمیر و نگهداری آسان و نصب راحت
حالت اتصال پیچی جایگزین جوش می شود که برای مونتاژ و جداسازی در محل مناسب است. روزانه بازرسی و جایگزینی قطعات را می توان به سرعت بدون تجهیزات در مقیاس بزرگ انجام داد و تعمیر و نگهداری را کاهش داد سختی و هزینه های نیروی کار
قطعات استاندارد همچنین راحتی نگهداری و تعویض بعدی را تضمین می کند. بهبود بهره وری عملیات و نگهداری.
پارامتر
| دسته پارامتر | مورد | مشخصات/جزئیات |
| پارامترهای مواد | درجه فولاد | Q235، Q345، Q355، Q420 (زاویه فولادی سازه ای با مقاومت بالا) |
| گالوانیزه کردن | گالوانیزه گرم، ضخامت پوشش روی ≥85μm | |
| ضخامت فولاد | 4mm-16mm (قابل تنظیم با توجه به نیاز بار) | |
| پارامترهای ساختاری | ارتفاع برج | 15-60 متر (استاندارد)، تا 200 متر + (برج های عبور ویژه) |
| طول بازو متقاطع | 5-25 متر (قابل تنظیم بر اساس ولتاژ و فاصله هادی) | |
| بخش بدنه برج | ساختار شبکه مثلثی/چهارضلعی | |
| حالت اتصال | اتصال پیچ با استحکام بالا (M16-M30، درجه 8.8/10.9) | |
| پارامترهای عملکرد | محدوده ولتاژ | 35 کیلوولت، 110 کیلوولت، 220 کیلوولت، 500 کیلوولت، تا 1000 کیلوولت (UHV) |
| مقاومت در برابر باد | 0.35-0.75 kN/m² (قابل تنظیم برای مناطق با باد شدید) | |
| مقاومت لرزه ای | تا شدت درجه 8 | |
| مقاومت پوشش یخ | 5mm-20mm (بسته به آب و هوای منطقه) | |
| عمر خدمات | 30-50 سال (تحت تعمیر و نگهداری عادی) | |
| استانداردهای طراحی و ساخت | استانداردهای طراحی | GB/T 2694 (چین)، ANSI/TIA-222 (ایالات متحده)، EN 1993 (EU) |
| استانداردهای تولید | GB/T 13912 (گالوانیزه گرم)، GB/T 706 (فولاد زاویه دار) |
پرونده پروژه
مطالعه 1: پروژه انتقال UHVDC شانبی-آنهویی ± 800 کیلوولت (چین)
این پروژه به عنوان یک پروژه کلیدی شبکه اصلی برق UHV چین، برای بهینه سازی منابع انرژی منطقه ای حیاتی است. تخصیص و اطمینان از منبع تغذیه ایمن و قابل اعتماد.
این پروژه از انتقال قدرت فولادی زاویه گالوانیزه استفاده کرد برج های عرضه شده توسط Anhui Hongyuan (وابسته به گروه مهندسی و تجهیزات الکتریکی شاندونگ)، با مجموع 103 برج برج ها و وزن کل 7084 تن.
برج ها از فولاد با زاویه مقاومت بالا Q355 با شیب داغ ساخته شده بودند درمان گالوانیزه (ضخامت پوشش روی ≥85μm) برای اطمینان از مقاومت در برابر خوردگی در محیط های پیچیده در فضای باز.
به لطف طراحی استاندارد و اتصال پیچ و مهره ای، برج ها 5 ماه زودتر از موعد مقرر تحویل داده شدند. اولین تامین کننده ای که تحویل کامل برج های فولادی نبشی را در کل خط کامل کرد و کیفیت محصول و بهره وری ساخت و ساز به شدت توسط مالک شناخته شد.
مشتریان شریک و گواهینامه ها
فیلیپین: شرکت شبکه ملی فیلیپین (NGCP)
پروژه ها: خطوط انتقال 230 کیلوولت، 500 کیلوولت (به عنوان مثال، هرموسا-سن خوزه 500 کیلوولت)
تدارکات: ممیزی دقیق با کیفیت، به انطباق با ASTM/AS/NZS نیاز دارد
تایلند: اداره تولید برق تایلند (EGAT)
پروژه ها: 230 کیلوولت، 500 کیلوولت (به عنوان مثال، خط 500 کیلوولت تانگ سونگ- سونگخلا)
پیش صلاحیت: بازرسی اجباری کارخانه و تست نوع.
مالزی: Tenaga Nasional Berhad (TNB)
استانداردها: MS (استانداردهای مالزی)، IEC، گالوانیزه ISO 1461
تمرکز: گسترش شبکه 275 کیلوولت، 500 کیلوولت و یکپارچه سازی انرژی های تجدید پذیر
ویتنام: شرکت ملی انتقال نیرو (EVNNPT)
پروژه ها: 500 کیلوولت (به عنوان مثال، نیروگاه حرارتی Nam Dinh 1 به Thanh Hoa)
ویتنام: شرکت ملی انتقال نیرو (EVNNPT)
پروژه ها: 500 کیلوولت (به عنوان مثال، نیروگاه حرارتی Nam Dinh 1 به Thanh Hoa)
حجم: سفارشات عمده (10000+ تن در هر پروژه)
سوالات متداول
س: چه موادی برای برج های انتقال قدرت فولادی زاویه دار گالوانیزه استفاده می شود؟
A: معمولاً فولاد با زاویه مقاومت بالا مانند Q355 / Q345B / Q235B (استاندارد چینی) یا معادل درجه ASTM A572 50, EN S355JR. گواهی مواد (MTC) با هر دسته ارائه می شود.
س: دکل های شما چه سطوح ولتاژی را می توانند پشتیبانی کنند؟
A: ما سری کامل را عرضه می کنیم: 10kV، 35kV، 66kV، 110kV، 132kV، 220kV، 230kV، 330kV، 400kV، 500kV، 765kV
همچنین از دکل های انتقال DC و برج های رعد و برق، سازه های پست پشتیبانی کنید.
س: آیا می توانید مطابق نقشه های مشتری تولید کنید؟
ج: بله. ما نقشه های طراحی شده توسط مشتری (PDF / CAD / DXF) را می پذیریم. ما همچنین بهینه سازی طراحی، ساختاری را ارائه می دهیم محاسبه و در صورت نیاز آنالیز تنش.
س: از چه درمان سطحی استفاده می کنید؟
A: گالوانیزه گرم (HDG) در ISO 1461، GB/T 13912، ASTM A123/A153.
س: عمر سرویس چقدر است؟
A: در محیط معمولی جوی، 30-50 سال. در نواحی خورنده شدید، با استفاده مناسب می تواند به 20 تا 30 سال برسد طراحی
س: چه گواهینامه هایی دارید؟
● سیستم مدیریت کیفیت ISO 9001
● ISO 14001 مدیریت زیست محیطی
● ISO 45001 بهداشت و ایمنی شغلی
● CE (EN 1090 برای سازه های فولادی)
● گواهی AWS / CWB جوشکاری
● گزارش های شخص ثالث: SGS، BV، Intertek
