کارخانه برج مماس بادوام در چین

به عنوان برج اصلی خطوط انتقال از نوع ستون فقرات، برج خط مستقیم بیش از 80 درصد از تعداد کل دکل های انتقال در سراسر شبکه را تشکیل می دهد. این برج پرکاربردترین نوع برج اصلی در زیرساخت های شبکه برق، انتقال نیروگاه های جدید انرژی و پروژه های ارتقاء شبکه برق شهری-روستایی است.

انرژی نو چینگدائو آنبانگبا تکیه بر پایه تولید سازه فولادی شاندونگ و انباشت فناوری یک شرکت ملی با فناوری پیشرفته، عمیقاً در تحقیق و ساخت کل زنجیره صنعت سازه فولادی انتقالی مشغول است.

کارخانه ما مجموعه ای کامل از محصولات برج فولادی با زاویه مستقیم در سطح ولتاژ را توسعه داده است که شرایط انتقال جریان اصلی 35 کیلو ولت، 110 کیلوولت، 220 کیلو ولت و 330 کیلو ولت را پوشش می دهد، که شامل انواع برج ها مانند طرح های گان شکل، جام، جغد شکل و قوچ شکل است.

برج مماس چیست؟

برج های مماس Anbang به عنوان سازه های باربر انحصاری برای بخش های انتقال مستقیم قرار می گیرند و فقط وزن هادی ها و سیم های زمین، بارهای یخ و بارهای افقی باد را بدون تحمل کشش طولی و کشش زاویه ای خطوط تحمل می کنند.

با تمرکز بر طراحی مکانیکی خرپا سبک، ضد خوردگی مقاوم در برابر آب و هوا، بهینه سازی ساختاری دقیق و ساخت و نگهداری راحت، آنها با سناریوهای زیرساختی متنوع مانند دشت، تپه، کوه، محیط های ساحلی با رطوبت بالا و نمک پاش، و پارک های انرژی جدید سازگار هستند.

آنها یک سیستم پشتیبانی سازه فولادی پایدار، طولانی مدت و مقرون به صرفه را برای راهروهای انتقال مسافت طولانی فراهم می کنند، که به طور همزمان نیازمندی های پروژه برای تحویل برق فتوولتائیک و بادی، تبدیل شبکه شهری-روستایی، و شبکه برق بین استانی را برآورده می کند و به عنوان جزء اصلی باربر شبکه های انتقال انرژی جدید عمل می کند.

سیستم مشخصات برج سری کامل ما

1. سری متعارف ولتاژ پایین (35kV/110kV)

عمدتاً برج‌های خشک Z شکل و ساده‌شده فوق، با بدنه برج‌های کم و سبک، ردپای کوچک پایه، مناسب برای شبکه‌های توزیع شهری و روستایی، انشعاب‌های انتقال شهرستان، و پروژه‌های انرژی جدید متصل به شبکه کوچک مجاور.

2. سری ترانک ولتاژ بالا (220kV/330kV)

برج های مستقیم خشک و فنجانی شکل استاندارد، فاصله بین بازوهای بهینه شده و فاصله هماهنگی عایق، افزونگی سختی کافی، مناسب برای خطوط انتقال اصلی شبکه برق، خطوط انتقال بین منطقه ای و خطوط خروجی نیروگاه های بزرگ بادی و خورشیدی.

3. سری تخصصی فشرده

برج های مستقیم فشرده با پایه باریک، کاهش دهانه ریشه برج و ردپای راهرو، مناسب برای پروژه ها در مناطق با منابع زمینی محدود، مناطق مسکونی نزدیک، و راهروهای اکولوژیکی محدود. همچنین سازگار با شرایط زاویه کوچک و چرخش جزئی، افزایش انعطاف پذیری در طرح خط.

4. پارامترهای ساختاری عمومی

مواد اصلی Q345B و Q420 فولاد کم آلیاژ با استحکام بالا، ساختار خرپایی مونتاژ شده با پیچ و مهره کامل برج، طراحی بدنه برج مخروطی ذوزنقه ای، ارتفاع برج از 18 متر تا 75 متر، مناسب برای طول دهانه های معمولی 80 متر تا 400 متر، و کاملاً مطابق با استاندارد Power Transmission/D GBT505L طراحی شده است. ساختار استانداردهای صنعت برای تولید و ساخت.

مزایای محصول اصلی

(1) بهینه سازی ساختاری

با تکیه بر فناوری شبیه‌سازی و تحلیل ساختار اجزای محدود، سطح مقطع، آرایش مواد شیب‌دار و تنش مشترک بدنه برج در کل منطقه بهینه شده است و طراحی مواد اضافی سنتی را کنار گذاشته است.

در شرایط برآورده شدن الزامات بار ملی مقاومت در برابر باد، مقاومت در برابر زلزله و پوشش یخ، وزن خود بدنه برج 12٪ تا 18٪ بهینه شده است، مسیر انتقال نیروی خرپا روشن است، و دقت کنترل انحراف بهتر از میانگین صنعت است.

دهانه ریشه فونداسیون کوچکتر است، مقدار خاکبرداری خاکی و مصرف بتن به طور همزمان کاهش می یابد، که تا حد زیادی هزینه های تملک زمین و ساخت و ساز عمرانی پروژه را کاهش می دهد و تعادل بهینه بین افزونگی ایمنی سازه، میزان استفاده از مصالح و هزینه پروژه را به دست می آورد.

(2) مقاوم در برابر خوردگی

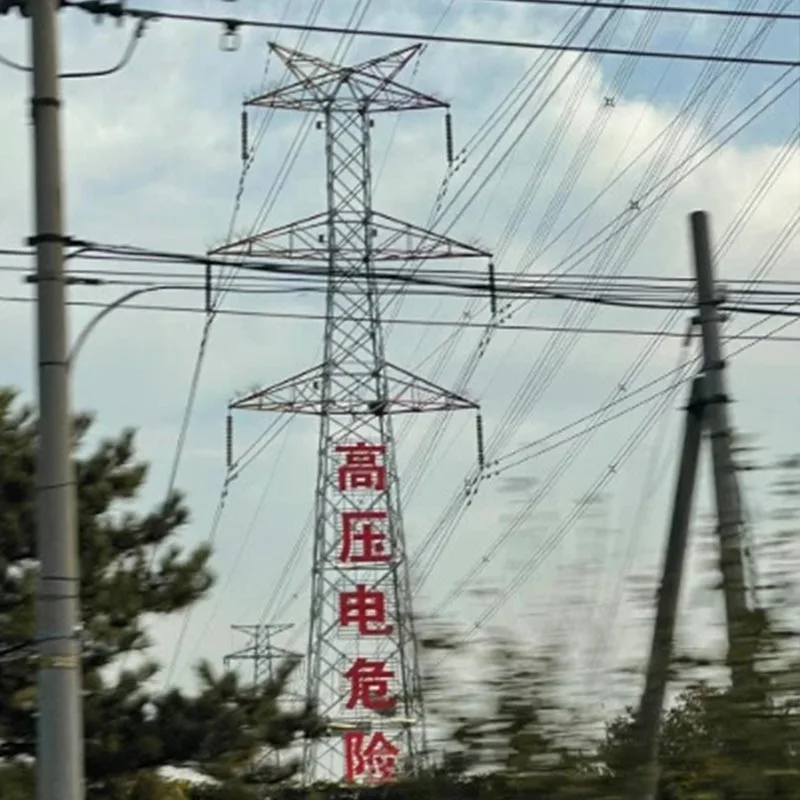

Anbang کل فرآیند استاندارد ملی گالوانیزه گرم را اتخاذ می کند.

فولاد در کل منطقه غوطه ور می شود و ضخامت لایه روی یکنواخت و پایدار ≥ 85μm، همراه با عملیات غیرفعال سازی و آب بندی، برای مقاومت در برابر اسپری نمک ساحلی، اسید و قلیایی صنعتی، تراکم مرطوب، باران، برف و یخ زدگی و سایر خوردگی های محیطی است.

عمر پایه طراحی محصول 50 سال است و لایه ضد خوردگی به آرامی در حین سرویس در فضای باز پوسیده می شود و دفعات تعمیر و نگهداری رنگ و زنگ زدگی بعدی را تا حد زیادی کاهش می دهد، هزینه عملیات و نگهداری کل چرخه عمر را کاهش می دهد و با محیط های پیچیده منطقه ای مانند ساحل شاندونگ، رطوبت بالا در شمال، و سرمای شدید و یخبندان سازگار می شود.

(3) ساختار ثبت اختراع امنیتی خود توسعه یافته

این برج مجهز به ساختار ثبت اختراع ضد صعود قابل بازیافت Anbang New Energy، مجهز به یک پدال دسترسی جمع شونده است که به طور خودکار در صورت بیکار بودن به طور روزانه بازیافت و پنهان می شود و از صعود پرسنل نامربوط بر خلاف مقررات جلوگیری می کند.

فقط پرسنل حرفه ای عملیات و تعمیر و نگهداری می توانند با در نظر گرفتن حفاظت ایمنی کار در ارتفاع بالا و کنترل امنیت عمومی، پر کردن شکاف های امنیتی برج های سنتی بدون حفاظت و آسان برای بالا رفتن و رعایت الزامات استاندارد ایمنی شبکه برق، کانال تعمیر و نگهداری را باز و گسترش دهند.

(4) ساخت مدولار پیش ساخته

کل کارخانه اجزای برج بلنکینگ، پانچ و پیش مونتاژ را استاندارد می کند و تمام سوراخ های پیچ و مهره به طور دقیق مطابقت دارند و نیازی به برش و جوشکاری ثانویه در محل نیست و نیاز به اتصال و مونتاژ پیچ خالص است.

تقسیم بندی قطعات سبک وزن، عدم مشکل حمل و نقل جاده ای و انتقال راحت بخش های جاده ناهموار کوهستانی.

فرآیند نصب ساده شده، زمان کار در ارتفاع بالا کوتاه شده و به طور همزمان نیروی انسانی ساخت و ساز و هزینه های دوره ساخت کاهش می یابد، مناسب برای تعمیرات شبکه برق اضطراری و پروژه های عجله زیرساخت های دسته ای، برچیدن و اصلاح راحت و جایگزینی قطعات، و دارای ارزش استفاده مجدد ثانویه است.

(5) با طیف وسیعی از محیط ها سازگار شوید

طراحی سازه 8 سطح مقاومت در برابر زلزله، 12 سطح مقاومت در برابر باد و شرایط پوشش شدید یخ را پوشش می دهد.

چقرمگی فولاد در محیط های سرد شدید و دمای پایین کاهش نمی یابد و عملکرد ساختاری محیط های پر نمک ساحلی پایدار است.

فرم فونداسیون به طور انعطاف‌پذیری با پی‌های حفاری شده، پایه‌های دال، و پایه‌های پله‌ای کم عمق تطبیق داده می‌شود، مناسب برای زمین‌شناسی چندگانه گل، دامنه‌ها، کوه‌ها و تخت‌ها، بدون تغییر مکان در مقیاس بزرگ.

این برای سناریوهای غیر استاندارد مانند راهروهای انتقال محیطی ایستگاه های انرژی جدید و شبکه خط در مناطق کوهستانی دور افتاده مناسب است.

(6) کل زنجیره کنترل کیفیت

به عنوان یک شرکت ملی با فناوری پیشرفته، Anbang یک سیستم بازرسی کیفیت کامل فرآیند را برای بازرسی مجدد کارخانه فولاد، آزمایش دقت خالی کردن، تشخیص عیب جوش، آزمایش لایه گالوانیزه و آزمایش شبیه‌سازی بار ایجاد کرده است.

استانداردهای تولید شبکه برق دولتی و شبکه برق جنوبی چین را با قابلیت تعویض قوی اجزا و انحراف صفر در اندازه‌های عرضه دسته‌ای برای اطمینان از یکنواختی نصب دسته‌ای خطوط، به شدت محک بزنید.

سناریوهای کاربردی

کانال انتقال مستقیم ستون فقرات ولتاژ بالا/ولتاژ پایین شبکه دولتی و شبکه برق محلی.

نیروگاه های فتوولتائیک و مزارع بادی انرژی جدید را به خطوط ویژه ارسال می کنند.

ارتقاء شبکه برق شهری و روستایی، تبدیل شبکه روستایی و خطوط داخلی برق در پارک‌های صنعتی.

پروژه های انتقال نیرو در کریدورهای محدود مانند کوه های تپه ای، سواحل ساحلی و ذخایر زیست محیطی؛

شبکه بندی دسته ای خطوط مستقیم مسافت طولانی و برج های مقاوم در برابر تنش برای ساخت یک سیستم انتقال کامل.

خدمات پشتیبانی سازمانی

انرژی نو چینگدائو آنبانگراه‌حل‌های زنجیره کامل یک مرحله‌ای، از بررسی اولیه خط، طراحی سفارشی نوع برج، تأیید عمیق ترسیم، تا تولید و ساخت انبوه کارخانه، توزیع وسایل نقلیه لجستیک، راهنمایی‌های فنی نصب در محل، و خدمات یکپارچه عملیات و نگهداری بعدی ارائه می‌کند.

ما از سفارشی سازی صادرات خارج از کشور، تحقیق شخصی و توسعه پارامترهای غیر استاندارد پشتیبانی می کنیم، به مزایای ظرفیت تولید پارک صنعتی تولید هوشمند Jiaozhou تکیه می کنیم، از تحویل سریع در مقیاس بزرگ اطمینان می دهیم، و پشتیبانی ساختار فولادی قابل اعتماد برای پروژه های زیرساخت قدرت داخلی و خارجی با ظرفیت تولید پایدار، کیفیت هسته سخت، و خدمات چرخه کامل را ارائه می دهیم.
