تامین کننده برج انتقال فولاد زاویه ای چین
به عنوان تامین کننده اصلی دکل های انتقال ولتاژ بالا، با تکیه بر قدرت شرکت های ملی فناوری پیشرفته و زنجیره کامل صنعتی محلی چینگدائو،انرژی نو چینگدائو آنبانگبیش از ده سال است که عمیقاً در زمینه تولید هوشمند سازه های فولادی قدرتی با تمرکز بر نیازهای اصلی خطوط انتقال فشار قوی و فشار قوی و ایجاد یک ماتریس محصول از برج های انتقال فولاد زاویه ای با کیفیت بالا درگیر بوده است.
برج انتقال فولاد زاویه دار چیست؟
برج انتقال فولاد زاویه دار یک برج ویژه انحصاری برای خطوط انتقال ولتاژ بالا و فشار بالا است، با فولاد با زاویه مقاومت بالا Q235/Q355 به عنوان ماده اصلی هسته، از طریق اتصال پیچ و مهره به ساختار خرپا فضایی مونتاژ شده است، و عملکرد هسته تحقق بخشیدن به تغییر موقعیت مکانی دوره ای است، در شرایط تغییر موقعیت مکانی متناوب، در شرایط تغییر وضعیت رسانای سه فازی برای چرخش گردان ها. هادی های سه فاز
متفاوت از برجهای انتقال فولادی زاویهدار معمولی، طراحی ساختاری آن توجه بیشتری به سازگاری فضایی و پایداری نیروی انتقال سیم دارد و اتصالات جابجایی ویژه و سازههای راهنمای سیم را اضافه میکند که میتواند موقعیت فاز سیم را بهطور دقیق تنظیم کند، به طوری که سیم سه فاز موقعیتهای فضایی متفاوتی را در کل خط اشغال کند، به طوری که تعادل سهفازی و پارامتر الکتریکی را حفظ کند. ظرفیت و امپدانس
به عنوان یک برج ویژه کلیدی خطوط انتقال فشار قوی، نه تنها وظایف اصلی نصب سیم، تحمل بار، مقاومت در برابر باد و زلزله را بر عهده می گیرد، بلکه به طور موثر از ژنراتورها، ترانسفورماتورها و سایر تجهیزات برق محافظت می کند، از حفاظت رله در برابر خرابی جلوگیری می کند، تداخل القایی در خطوط ارتباطی اطراف را کاهش می دهد، و کارایی و ایمنی را تضمین می کند.
طبقه بندی برج انتقال فولاد زاویه ای گالوانیزه چیست؟
برج انتقال فولاد با زاویه انرژی جدید چینگدائو آنبانگ دارای یک دسته بندی کامل است که با سه بعد هسته سطح ولتاژ، حالت انتقال و نوع ساختاری ترکیب شده است، هر سری به شدت از تولید استاندارد ملی صنعت برق پیروی می کند، با در نظر گرفتن جهانی بودن و سازگاری انحصاری، و دقیقاً با نیازهای فردی پروژه های مختلف انتقال ولتاژ بالا مطابقت دارد:
1. بر اساس سطح ولتاژ
پوشش برج های انتقال فولاد با زاویه فشار بالا (110kV-220kV) و برج های انتقال فولاد با زاویه فشار بالا (≥330kV).
رامدل فشار قویبرای پارک های صنعتی و خطوط شاخه انتقال بین منطقه ای مناسب است تا نیازهای انتقال و جابجایی از راه دور معمولی را برآورده کند.
مدل UHV با تقویت سازه ای برای بهینه سازی تراکم خرپا و یاتاقان گره طراحی شده است و برای خطوط انتقال فواصل طولانی و با ظرفیت بالا از 500 کیلو ولت و بالاتر مناسب است که می تواند به تنظیم فاز دقیق تری دست یابد و تعادل پارامترهای سه فاز را تضمین کند.
2. تقسیم بر جابجایی
به دو دسته تقسیم می شود: نوع انتقال تک برج و نوع انتقال دو برج.
نوع جابجایی تک برج، طراحی فشرده، با ساختاری ساده و ردپایی کوچک را اتخاذ میکند، که برای سناریوهایی با فضای خط محدود مناسب است و میتواند جابجایی هادی سه فاز را در یک برج منفرد تکمیل کند.
نوع انتقال دو برج طرح پیشنهادی برای خطوط UHV 500 کیلو ولت و بالاتر است که جابجایی سیم را از طریق هم افزایی دو برج با پایداری قویتر انجام میدهد و برای سناریوهای انتقال با بار بالا و مسافت طولانی مناسب است و معمولاً به 1-2 مجموعه برج انتقال در هر 10 خط مجهز است.
3. بر اساس نوع ساختاری تقسیم می شود
این برج به برج انتقال فولاد زاویه ای از نوع شیشه شراب، برج انتقال فولاد زاویه دار از نوع سر گربه و برج انتقال فولاد زاویه دار نوع خشک تقسیم می شود.
نوع لیوان شراب برای چیدمان افقی سیم ها سازگار است، و عملیات جابجایی راحت است، که انتخاب اصلی خطوط ولتاژ بالا است.
نوع سر گربه از آرایش مثلثی طراحی سیم استفاده می کند که مقاومت فوق العاده ای در برابر باد و مقاومت در برابر یخ دارد و برای محیط های پیچیده مانند محیط های ساحلی و کوهستانی مناسب است.
ساختار نوع خشک دارای سختی زیاد و ظرفیت باربری قوی است و برای بارهای سنگین و سناریوهای جابجایی با دهانه بزرگ مناسب است.
مشخصات محصول
|
موارد پارامتر |
مشخصات دقیق |
|
مواد اصلی |
فولاد زاویه سازه کربنی با مقاومت بالا Q235B، Q355B |
|
سطح ولتاژ قابل اجرا |
110kV-1000kV (ولتاژ بالا: 110kV-220kV، UHV: ≥330kV) |
|
ارتفاع قابل اجرا |
15 ~ 50 متر (پشتیبانی از سفارشی سازی غیر استاندارد، مناسب برای سناریوهای مختلف انتقال) |
|
مشخصات فولاد زاویه |
∠50×5~∠200×20 (تطبیق با سطح ولتاژ و بار مورد نیاز) |
|
فرآیند ضد خوردگی |
به طور کلی گالوانیزه گرم، ضخامت لایه روی ≥85μm، تقویت ضد خوردگی اضافی در گره ها |
|
طراحی مقاومت در برابر باد |
120 کیلومتر در ساعت ~ 180 کیلومتر در ساعت، می تواند در صورت تقاضا سفارشی و تقویت شود |
|
استحکامات لرزه ای |
شدت لرزه 8 درجه، می تواند برای شرایط کاری پیچیده سفارشی و تقویت شود |
|
دقت جابجایی |
دقت تنظیم زاویه فاز ± 2 درجه، تضمین تعادل پارامتر سه فاز |
|
روش اتصال |
اتصال پیچ با استحکام بالا، مجهز به بست های مخصوص، ضد شل شدن و ضد خوردگی |
|
استاندارد پیاده سازی |
کد سازه فولادی GB50017، شرایط فنی DL/T 646 برای ساخت سازه های فولادی انتقال و توزیع و غیره. |
در چه سناریوهایی می توان از برج های انتقال فولاد زاویه ای استفاده کرد؟
|
سناریوهای کاربردی |
الزامات اصلی |
سری محصولات توصیه شده |
ویژگی های فنی کلیدی |
|
خطوط انتقال ولتاژ بالا (شبکه های برق مسافت طولانی، انتقال راهرو) |
ساختار پایدار، عملکرد انتقال فاز قوی، مقاومت بالا در برابر باد و یخ، عمر طولانی |
برجهای انتقال استاندارد زاویهای فولادی، برجهای انتقال فولاد زاویهای سنگین |
فولاد زاویه ای Q235 / Q355 / Q420B گالوانیزه گرم; مونتاژ پیچ مدولار؛ طراحی شده برای انتقال هادی و تبادل توالی فاز. مقاومت در برابر باد تا درجه 11-12. ظرفیت بارگیری یخ و برف قوی |
|
شبکه های برق شهری و حومه شهر |
طرح فشرده، صرفه جویی در زمین، هماهنگی عایق قابل اعتماد، نصب آسان |
برجهای انتقال فولاد زاویهدار با ارتفاع متوسط، برجهای انتقال فولاد با زاویه پایه باریک |
اندازه بدنه برج بهینه برای فضای محدود شهری؛ عملکرد انتقال پایدار؛ هزینه پایه پایین؛ ساخت سریع و بازرسی راحت بعد. |
|
مناطق کوهستانی و تپه ای |
سازگار با زمین های پیچیده، استحکام ساختاری بالا، تعمیر و نگهداری کم |
برجهای انتقال زاویهای فولادی از نوع کوهستانی، برجهای انتقال فولادی زاویهای با شیب |
ساختار فولادی با زاویه مقاومت بالا؛ پایداری خوب در شیب ها و زمین های ناهموار؛ مقاومت در برابر خوردگی قوی؛ مناسب برای مناطق دور افتاده با حمل و نقل دشوار. |
|
مناطق صنعتی و انرژی های نو (مزارع بادی/خورشیدی، پارک های صنعتی) |
ظرفیت بار بالا، ضد لرزش، ضد گرد و غبار، قابل تنظیم |
برجهای انتقال فولاد زاویهای سفارشی، برجهای انتقال فولاد زاویه بار سنگین |
ارتفاع، دهانه و حالت انتقال کاملاً قابل تنظیم؛ سازگار با خطوط هوایی فشار قوی در پایگاه های انرژی نو؛ دوام قوی در محیط های گرد و غبار و مرطوب. |
- View as
برج انتقال فولاد زاویه ای گالوانیزه
کارخانه انرژی نو چینگدائو آنبانگ با مهارت و فداکاری، برج انتقال فولاد زاویه ای گالوانیزه را ارائه می دهد، یک دستگاه تغییر فاز هسته برای خطوط انتقال نیرو. با تکیه بر فناوری پیشرفته پردازش درجه نظامی، پایداری فوق العاده را با مقاومت دراز مدت در برابر خوردگی ادغام می کند، که به طور خاص برای خطوط انتقال ولتاژ فوق العاده بالا و مسافت طولانی طراحی شده است. این یک راه حل یک مرحله ای برای مشکل عدم تعادل سه فاز ارائه می دهد، عملکرد ایمن شبکه برق را برای سی سال تضمین می کند و آن را به انتخاب ارجح و قابل اعتماد برای پروژه های شبکه برق در سطح ملی تبدیل می کند.

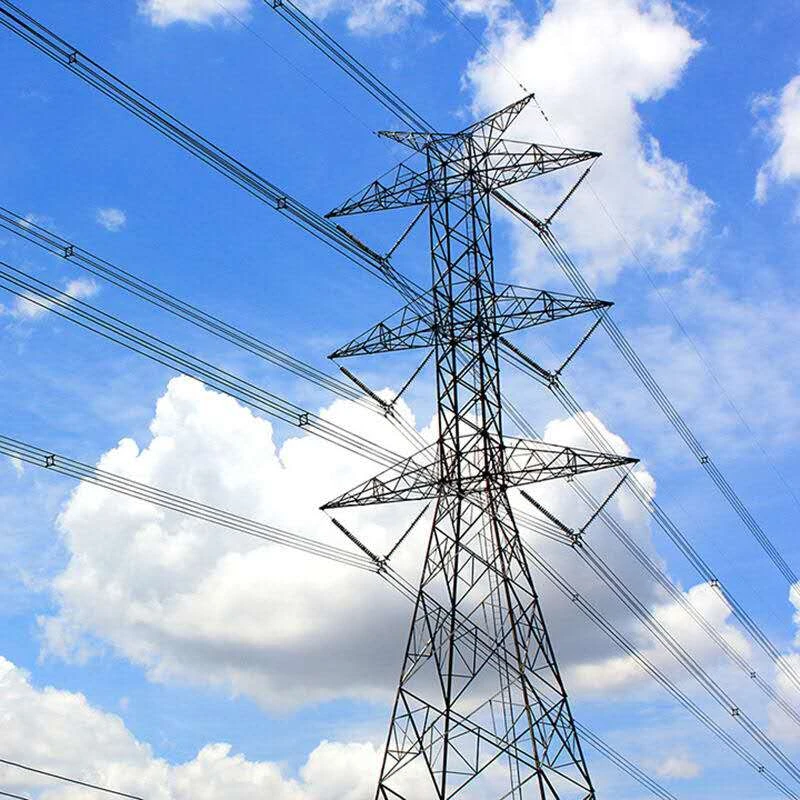

برج انتقال فولاد با زاویه ولتاژ بالا
Anbang New Energy واقع در چینگدائو، چین، یک کارخانه منبع با قابلیت های قوی است. با ساخت دقیق، بر تحقیق، طراحی و تولید در مقیاس بزرگ برجهای انتقال فولاد با ولتاژ بالا تمرکز دارد و راهحلهای پشتیبانی جابجایی فاز با کارایی بالا و بسیار قابل اعتماد برای پروژههای انتقال ولتاژ فوقالعاده جهانی ارائه میکند.
برج انتقال نیرو زاویه ای فولادی
برج انتقال قدرت Angle Steel Transposition Tower یک برج آهنی از نوع شبکه تخصصی است که به طور گسترده در خطوط انتقال برق با ولتاژ بالا و فوق ولتاژ استفاده می شود. اگر به دنبال تولید کننده و تامین کننده قابل اعتماد هستید، لطفا Anbang را انتخاب کنید، ما می توانیم پشتیبانی فنی ارائه دهیم.

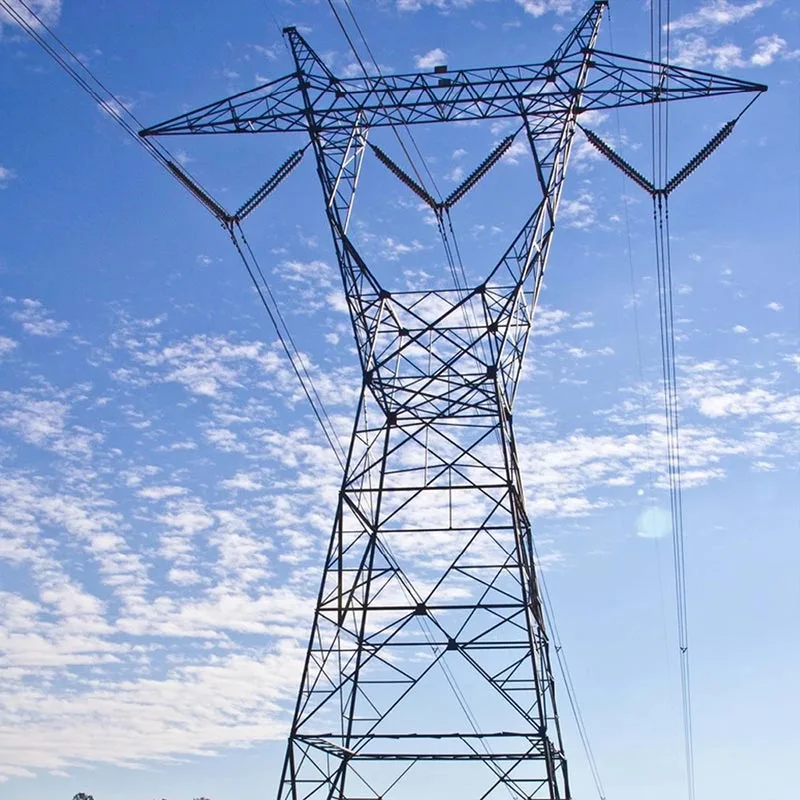

برج انتقال شبکه فولادی زاویه
Anbang یک تامین کننده حرفه ای برج انتقال شبکه فولادی زاویه ای است، این محصول بادوام یک ساختار خط انتقال تخصصی است که به طور گسترده در پروژه های انتقال برق با ولتاژ بالا و فوق ولتاژ بالا استفاده می شود، که معمولاً برای شبکه های برق 110 کیلو ولت، 220 کیلو ولت، 330 کیلو ولت و بالاتر استفاده می شود.

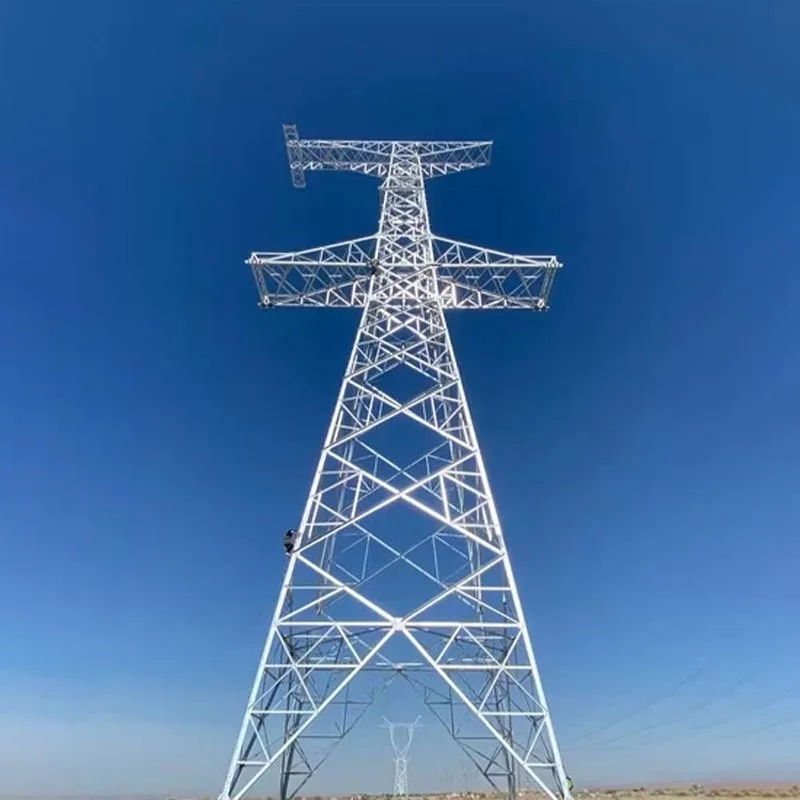

برج تغییر فاز فولادی زاویه ای
برجهای تغییر فاز فولادی زاویهای سازههای شبکهای تخصصی برای خطوط انتقال متناوب ولتاژ بالا/فوق بالا (EHV) هستند که از فولاد زاویه استاندارد از طریق مونتاژ پیچ و مهرهای ساخته شدهاند. آنها پایداری مکانیکی برج های فولادی زاویه دار معمولی را با عملکرد کلیدی انتقال هادی سه فاز ترکیب می کنند. برای یافتن راه حل جامع برای پروژه خود، لطفا با Anbang تماس بگیرید.

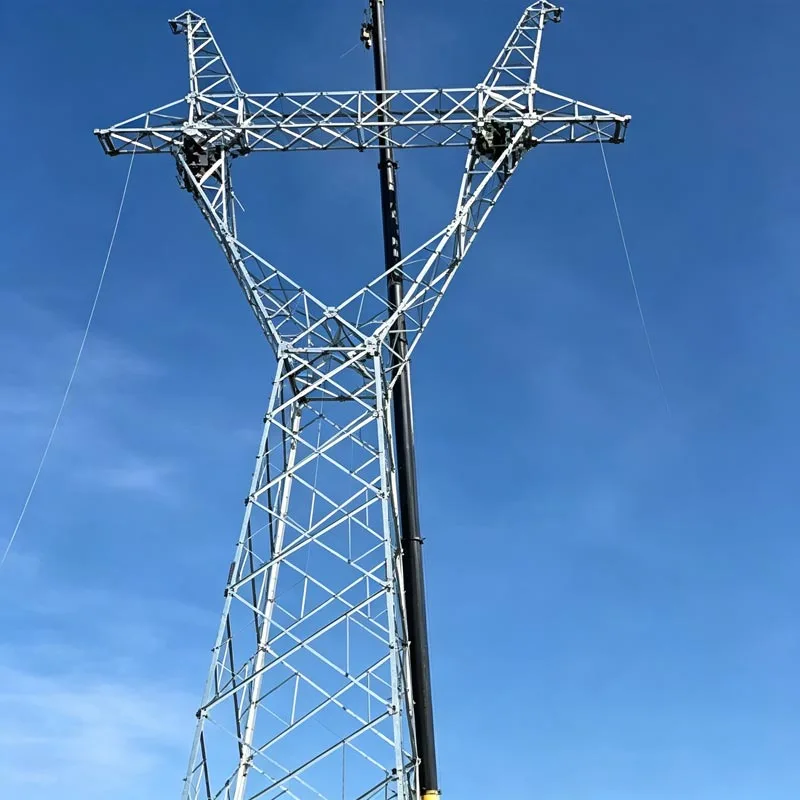

برج انتقال قدرت فولادی زاویه دار گالوانیزه
برج های انتقال قدرت فولادی زاویه ای گالوانیزه تولید شده توسط کارخانه Qingdao Anbang سازه های فولادی شبکه ای هستند که به طور گسترده برای پشتیبانی از خطوط برق هوایی در شبکه های برق استفاده می شود. این برجها که از بخشهای فولادی زاویه نورد گرم ساخته شدهاند و توسط گالوانیزه گرم محافظت میشوند، استحکام مکانیکی بالا، مقاومت در برابر خوردگی عالی و عمر طولانی (معمولاً 40 تا 50 سال) را ارائه میدهند. طراحی شبکه باز آنها بار باد را به حداقل می رساند و در عین حال کارایی سازه را به حداکثر می رساند و آنها را برای سطوح مختلف ولتاژ (10 کیلو ولت تا بیش از 800 کیلو ولت) و شرایط زمین مناسب می کند.
به عنوان یک تولید کننده و تامین کننده قابل اعتماد برج انتقال فولاد زاویه در چین، ما کارخانه خود را داریم. در صورت تمایل به خرید محصولات با کیفیت و بادوام با ما تماس بگیرید.
