دکل پایانه کابل چیست و چرا برای سیستم های برق مدرن حیاتی است؟

A برج پایانه کابلیکی از اجزای زیرساختی کلیدی است که در سیستم‌های انتقال نیرو با ولتاژ بالا برای خاتمه و انتقال ایمن کابل‌های زیرزمینی یا هوایی به پست‌ها، سوئیچ‌خانه‌ها یا سیستم‌های خطوط هوایی استفاده می‌شود. نقش مهمی در تضمین عایق الکتریکی، پایداری مکانیکی و ایمنی عملیاتی در شبکه‌های توزیع برق دارد. با افزایش تقاضای جهانی انرژی و گسترش یکپارچه سازی انرژی های تجدیدپذیر، اهمیت سیستم های پایان کابل قابل اعتماد حتی بیشتر می شود. این مقاله ساختار، عملکردها، کاربردها، اصول طراحی، روش‌های نصب، و ملاحظات تعمیر و نگهداری برج‌های پایان کابل را به تفصیل بررسی می‌کند و به مهندسان، توسعه‌دهندگان پروژه و متخصصان تدارکات در تصمیم‌گیری آگاهانه کمک می‌کند.

فهرست مطالب

• طرح کلی مقاله
• آشنایی با برج پایانه کابل
• توابع اصلی و نقش عملیاتی
• اجزای کلیدی و ساختار
• انواع برج های پایانه کابل
• ملاحظات طراحی و عوامل مهندسی
• مراحل نصب توضیح داده شده است
• چالش های رایج و نکات دردناک
• بهترین روش ها و راه حل های مهندسی
• استانداردهای ایمنی و انطباق
• نگهداری و مدیریت چرخه عمر
• برنامه های کاربردی در سراسر صنایع
• جدول مقایسه فنی
• روندهای آینده در سیستم های پایانه کابل
• سوالات متداول
• نتیجه گیری و اطلاعات تماس

طرح کلی مقاله

این مقاله کاوشی جامع در مورد برج‌های پایانه کابل ارائه می‌کند که از تعاریف اولیه شروع می‌شود و به سمت بینش‌های مهندسی پیشرفته حرکت می‌کند. همچنین به چالش‌های دنیای واقعی در نصب و بهره‌برداری می‌پردازد که توسط مقایسه‌های ساختاریافته، کاربردهای صنعتی و روند توسعه آینده پشتیبانی می‌شود.

• تعریف و هدف برج های پایانی کابل
• توابع اصلی الکتریکی و مکانیکی
• اجزای ساختاری و مصالح مورد استفاده
• پیکربندی های مختلف و تغییرات طراحی
• ملاحظات مهندسی و زیست محیطی
• رویه های نصب و شیوه های میدانی
• ریسک های عملیاتی و استراتژی های کاهش
• کاربردهای صنعتی و سناریوهای موردی
• فناوری های نوظهور و چشم انداز آینده

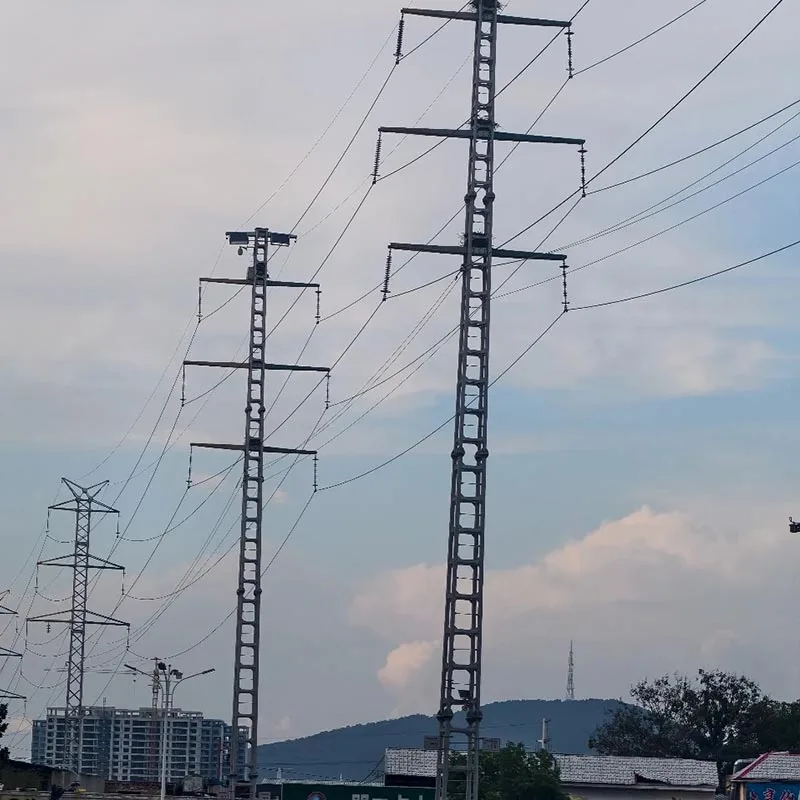

آشنایی با برج پایانه کابل

برج پایان کابل سازه ای تخصصی است که برای رسیدگی به نقطه انتقال که در آن کابل های فشار قوی به طور ایمن خاتمه یافته و به سایر بخش های شبکه برق متصل می شوند طراحی شده است. این برج‌ها معمولاً در پست‌ها، نیروگاه‌های انرژی تجدیدپذیر، اتصالات بادی دریایی و سیستم‌های کابلی زیرزمینی شهری استفاده می‌شوند.

در مهندسی برق مدرن، نقطه پایانی یکی از حساس ترین بخش های کل خط انتقال است. بدون طراحی مناسب، می تواند منجر به خرابی عایق، تخلیه جزئی، گرمای بیش از حد یا حتی خرابی فاجعه بار سیستم شود. برج پایان کابل تضمین می کند که تنش ولتاژ کنترل می شود و اتصال فیزیکی در شرایط محیطی و بار الکتریکی پایدار می ماند.

توابع اصلی و نقش عملیاتی

برج پایان کابل چندین عملکرد اساسی را در یک سیستم انتقال نیرو انجام می دهد:

• کنترل استرس ولتاژ:برای جلوگیری از خرابی عایق، تنش الکتریکی را به طور یکنواخت توزیع می کند.
• پشتیبانی مکانیکی:لنگر پایدار برای کابل های ولتاژ بالا فراهم می کند.
• رابط انتقال:کابل های زیرزمینی یا زیردریایی را به سیستم های هوایی متصل می کند.
• جداسازی ایمنی:فاصله ایمن بین اجزای پر انرژی و سازه های زمینی را حفظ می کند.
• حفاظت از محیط زیست:از تجهیزات پایانه در برابر باد، باران و آلودگی محافظت می کند.

در شبکه های برق در مقیاس بزرگ، خرابی در یک نقطه پایانی می تواند منجر به قطعی در سراسر سیستم شود. بنابراین، قابلیت اطمینان این سازه به طور مستقیم بر پایداری شبکه تأثیر می گذارد.

اجزای کلیدی و ساختار

یک برج پایان کابل معمولی از چندین بخش مهندسی شده تشکیل شده است که هر کدام عملکرد خاصی را انجام می دهند:

هر جزء باید دقیقا مهندسی شود تا سطوح ولتاژ شدید را از برنامه های ولتاژ متوسط ​​(MV) تا ولتاژ فوق العاده بالا (EHV) مدیریت کند.

انواع برج های پایانه کابل

سیستم های قدرت مختلف بسته به زمین، کلاس ولتاژ و محیط نصب نیاز به تنظیمات برج پایان متفاوت دارند.

• برج های انتقال بالای سر:برای اتصال کابل های زیرزمینی به خطوط انتقال هوایی استفاده می شود.
• برج های پایانه پست:برای توزیع کنترل شده در داخل پست ها نصب می شود.
• سازه های پایانه دریایی:برای مزارع بادی و سیستم های کابلی زیردریایی طراحی شده است.
• برج های شهری فشرده:در زیرساخت های شهری با فضای محدود استفاده می شود.

هر نوع برای بار مکانیکی، فاصله عایق الکتریکی و قرار گرفتن در معرض محیط بهینه شده است.

ملاحظات طراحی و عوامل مهندسی

طراحی برج پایان کابل نیازمند دانش مهندسی چند رشته ای است. چندین عامل مهم باید در نظر گرفته شود:

• سطح ولتاژ:فاصله عایق و انتخاب مواد را تعیین می کند.
• شرایط محیطی:بار باد، تغییرات دما، رطوبت و سطح آلودگی.
• بار مکانیکی:الزامات کشش کابل و پایداری سازه
• مقاومت لرزه ای:در مناطق زلزله خیز مهم است.
• حفاظت در برابر خوردگی:به خصوص برای محیط های ساحلی یا صنعتی.

ابزارهای شبیه سازی پیشرفته مانند تجزیه و تحلیل اجزای محدود (FEA) اغلب برای اطمینان از قابلیت اطمینان سازه قبل از نصب استفاده می شوند.

مراحل نصب توضیح داده شده است

نصب برج پایان کابل یک فرآیند پیچیده چند مرحله ای است که نیاز به مهندسی دقیق و کنترل ایمنی دقیق دارد.

1. آماده سازی سایت:تسطیح زمین، آزمایش خاک و ساخت فونداسیون.
2. نصب فونداسیون:پایه بتن آرمه برای پایداری ساخته شده است.
3. مونتاژ برج:قطعات فولادی با استفاده از جرثقیل مونتاژ و بلند می شوند.
4. کابل کشی:کابل های ولتاژ بالا مسیریابی و قرار می گیرند.
5. تنظیم خاتمه:انتهای کابل با سیستم های کنترل تنش به دقت خاتمه می یابد.
6. تست و راه اندازی:آزمایش های عایق الکتریکی و بار انجام می شود.

هر گونه خطا در حین نصب می تواند به طور قابل توجهی قابلیت اطمینان سیستم را کاهش دهد و تکنسین های ماهر را برای این فرآیند ضروری کند.

چالش های رایج و نکات دردناک

با وجود پیشرفت های تکنولوژیکی، چالش های متعددی همچنان بر پروژه های برج پایان کابل تاثیر می گذارد:

• هزینه نصب و مصالح بالا
• الزامات مهندسی پیچیده
• جدول زمانی طولانی پروژه
• محدودیت های زیست محیطی در مناطق شهری
• دشواری تعمیر و نگهداری در مناطق با ولتاژ بالا

این چالش ها اغلب نیاز به راه حل های مهندسی سفارشی و برنامه ریزی دقیق پروژه دارند.

بهترین روش ها و راه حل های مهندسی

برای بهبود عملکرد و قابلیت اطمینان، مهندسان چندین روش برتر را اتخاذ می کنند:

• استفاده از طرح های برج مدولار برای نصب راحت تر
• استفاده از عایق های کامپوزیتی پیشرفته برای دوام بهتر
• پیاده سازی سیستم های پایش بلادرنگ
• انجام تعمیر و نگهداری پیش بینی با استفاده از داده های حسگر
• بهینه سازی سیستم های زمین برای حفاظت از خطا

این راه حل ها به کاهش زمان خرابی و افزایش طول عمر عملیاتی کمک می کنند.

استانداردهای ایمنی و انطباق

دکل های پایانه کابل باید با استانداردهای سختگیرانه بین المللی ایمنی الکتریکی مطابقت داشته باشند. اینها شامل قوانین هماهنگی عایق، الزامات زمین و مقررات بار مکانیکی است. ایمنی یک عامل حیاتی است زیرا سیستم های ولتاژ بالا در صورت استفاده نادرست خطرات جدی ایجاد می کنند.

بازرسی های منظم، آزمایش دی الکتریک، و ممیزی های ساختاری، انطباق را تضمین کرده و از خرابی ها جلوگیری می کند.

نگهداری و مدیریت چرخه عمر

نگهداری مناسب عملکرد و قابلیت اطمینان طولانی مدت را تضمین می کند. استراتژی تعمیر و نگهداری ساختاریافته شامل:

• بازرسی های بصری معمول
• تصویربرداری حرارتی گرمای بیش از حد را بررسی می کند
• تمیز کردن و تعویض مقره
• تست مقاومت سیستم زمین
• درمان های پیشگیری از خوردگی سازه

با تعمیر و نگهداری مناسب، یک برج پایان کابل می تواند برای چندین دهه به طور قابل اعتماد کار کند.

برنامه های کاربردی در سراسر صنایع

برج های پایانه کابل به طور گسترده در چندین بخش استفاده می شوند:

• شبکه های انتقال و توزیع برق
• سیستم های انرژی تجدیدپذیر بادی و خورشیدی
• تاسیسات صنعتی نفت و گاز
• پروژه های زیربنایی شهری
• سیستم های اتصال بین مرزی

تطبیق پذیری آنها آنها را به یک جزء اساسی در زیرساخت های انرژی مدرن تبدیل می کند.

جدول مقایسه فنی

روندهای آینده در سیستم های پایانه کابل

آینده برج های پایانه کابلی ارتباط نزدیکی با دیجیتالی شدن و گسترش انرژی های تجدیدپذیر دارد. چندین روند در حال ظهور است:

• سیستم های نظارت هوشمند با حسگرهای اینترنت اشیا
• مدل های تعمیر و نگهداری پیشگویانه مبتنی بر هوش مصنوعی
• سازه های کامپوزیتی سبک و پیشرفته
• ظرفیت ولتاژ بالاتر برای شبکه های ولتاژ فوق العاده بالا
• ادغام با قطب های انرژی تجدیدپذیر فراساحلی

انتظار می رود این نوآوری ها به طور قابل توجهی کارایی و قابلیت اطمینان سیستم را افزایش دهند.

سوالات متداول

1. هدف اصلی از برج پایان کابل چیست؟
کابل های فشار قوی را به طور ایمن به سیستم های سربار یا پست انتقال می دهد و در عین حال عایق و پایداری مکانیکی را حفظ می کند.

2. دکل های پایانه کابل معمولا در کجا استفاده می شوند؟
آنها در پست‌ها، نیروگاه‌های انرژی تجدیدپذیر و سیستم‌های انتقال نیرو در مسافت طولانی استفاده می‌شوند.

3. برج پایان کابل چقدر عمر می کند؟
با نگهداری مناسب، بسته به شرایط محیطی می تواند 30 تا 50 سال دوام بیاورد.

4. چه مصالحی در ساخت و ساز استفاده می شود؟
فولاد گالوانیزه، عایق های کامپوزیت، سیستم های زمین مسی و آلیاژهای با کارایی بالا.

5. چرا نگهداری مهم است؟
تعمیر و نگهداری ایمنی را تضمین می کند، از خرابی جلوگیری می کند و طول عمر عملیاتی را افزایش می دهد.

نتیجه گیری و اطلاعات تماس

دکل های پایانه کابل نقش حیاتی در تضمین پایداری، ایمنی و کارایی سیستم های برق مدرن دارند. با ادامه تکامل زیرساخت های انرژی جهانی، این ساختارها برای یکپارچه سازی منابع انرژی تجدیدپذیر، حمایت از گسترش شهری و حفظ قابلیت اطمینان شبکه ضروری باقی خواهند ماند.

برای راه حل های مهندسی با کیفیت بالا، طرح های سفارشی و پشتیبانی تولید قابل اعتماد در سیستم های انتقال قدرت،Qingdao Anbang New Energy Technology Co., Ltd.تخصص حرفه ای و قابلیت های تولید پیشرفته را متناسب با نیازهای صنعت جهانی ارائه می دهد.

اگر به دنبال راه حل های بادوام و کارآمد برج پایان کابل هستید،با ما تماس بگیریدامروز در مورد نیازهای پروژه و مشخصات فنی خود بحث کنید. تیم مهندسی ما آماده پشتیبانی از توسعه زیرساخت های انرژی شما با راه حل های قابل اعتماد و مقرون به صرفه است.
