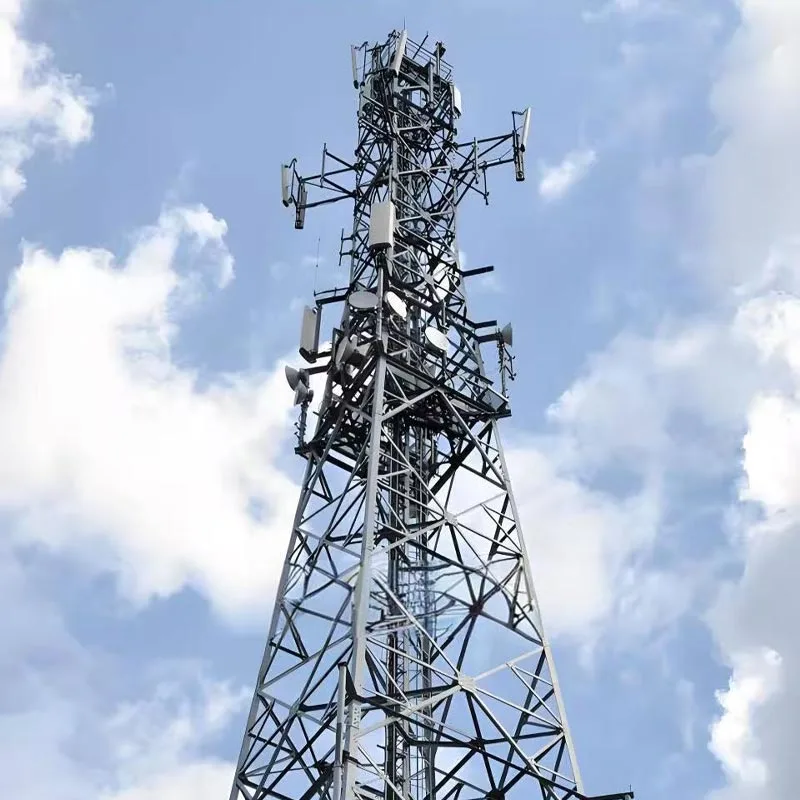

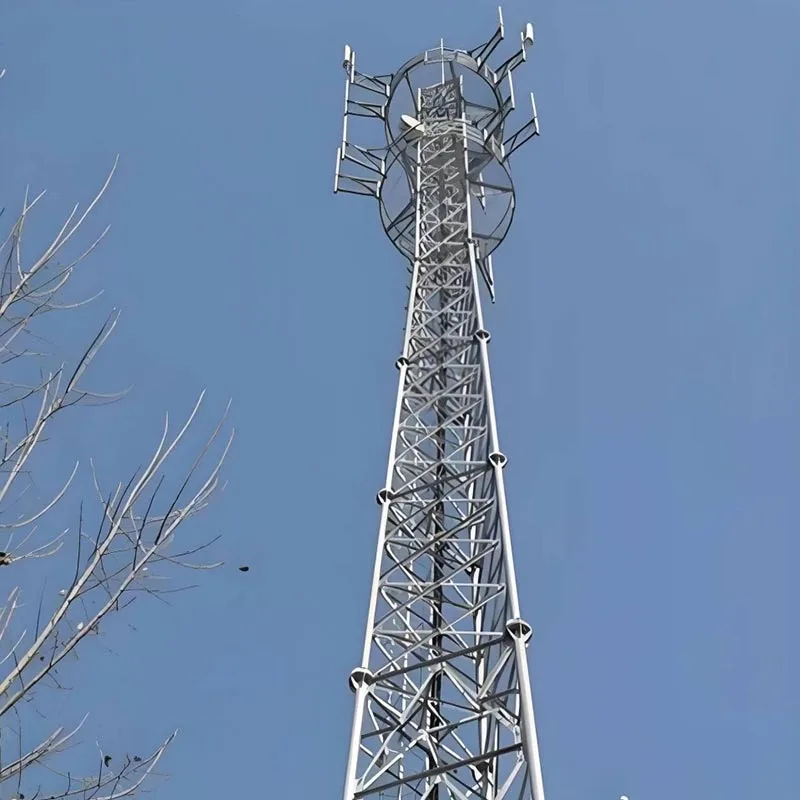

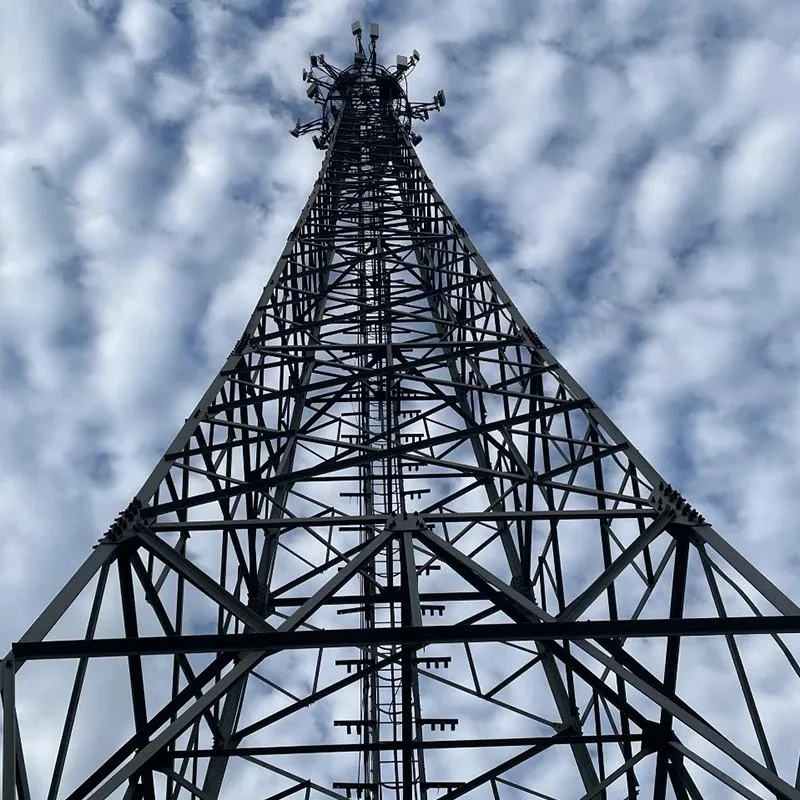

برج لانه زنبوری فولادی زاویه

Qingdao Anbang New Energy برای ارائه خدمات کامل فرآیند به زنجیره تامین جهانی و تیم خدمات فنی متکی است. از طراحی اولیه پروژه و تولید سفارشی گرفته تا راهنمایی نصب در محل و عملیات پس از فروش و تعمیر و نگهداری

ما راه حل های برج لانه زنبوری فولادی زاویه ای را برای چندین پروژه انرژی جدید و نیرو در داخل ارائه کرده ایم آسیای جنوب شرقی، اروپا، آفریقا و سایر مناطق.

ما می توانیم به سرعت پاسخ دهیم و محصولات با کیفیت بالا را ارائه دهیم با توجه به آب و هوای محلی، استانداردها و الزامات برنامه ساخت و ساز، حمایت از انرژی پاک جهانی و زیرساخت ها توسعه

محصول ما دارای ساختار شبکه ای لانه زنبوری به عنوان هسته آن است که یکپارچه می شود ظرفیت باربری بالای برج های فولادی زاویه دار سنتی با پایداری بالای سازه های لانه زنبوری.

را ماده اصلی فولاد زاویه نورد گرم با استحکام بالا است که مطابق با استانداردهای ملی است و از ماندگاری طولانی استفاده می کند. شیب داغ فرآیند گالوانیزه ضد خوردگی از سفارشی سازی پارامترهای کامل برای ارتفاع برج، بار، مقاومت در برابر باد پشتیبانی می کند سطح، و بیشتر.

این محصول همچنین ترکیبی از ساختار فشرده، ردپای کوچک، باد قوی و مقاومت در برابر لرزه است. و هزینه های نگهداری کم مطابق با استانداردهای بین المللی و داخلی مانند ISO 9001 و GB/T 2694، مناسب برای سازه های بلند با ارتفاع متوسط و کم (15 تا 60 متر) در انرژی های تجدیدپذیر، برق، ارتباطات، امنیت و دیگر زمینه ها، ارائه راه حل های پشتیبانی کارآمد، ایمن و مقرون به صرفه برای پروژه های جهانی.

مزایای اصلی

پشتیبانی از فناوری تقویت پتنت: برج های لانه زنبوری زاویه فولادی ما مجهز به آرماتورهای ثبت شده هستند فناوری برای قطعات فولادی مورد استفاده در برج های انتقال قدرت (CN223937740U).

این برج با فولاد زاویه نورد گرم با استحکام بالا مانند Q355B/Q345B با دقت انتخاب شده، همراه با صفحات گره ضخیم (≥5 میلی متر) و صفحات پایه (≥16mm). هر دسته همراه با گواهی مواد و تست های عملکرد مکانیکی از جمله آنالیز طیف سنجی و تست کشش.

عملکرد سازه ای برجسته: برج لانه زنبوری فولادی زاویه ای مطابق با مکانیک مثلثی فضایی است سیستم و از فولاد با زاویه استحکام بالا استفاده می کند و مرکز ثقل پایدار با مقاومت باد و یخ قوی را تضمین می کند.

توسط تشکیل تکیه گاه های مثلثی از طریق گیره ها، میله های رزوه دار، و آستین های رزوه ای، استحکام و سفتی اصلی زاویه فولاد بدون حفاری به طور قابل توجهی افزایش می یابد و از آسیب به مواد پایه جلوگیری می کند و به طور کلی بهبود می یابد ظرفیت باربری بیش از 30٪.

حفاظت از خوردگی طولانی مدت: فرآیند ضد خوردگی هسته از گالوانیزه گرم (سندبلاست برای زنگ زدگی) استفاده می کند. درجه حذف Sa2.5)، با ضخامت لایه روی ≥86μm (مطابق با استانداردهای GB/T 13912).

می تواند باشد به روز رسانی شد یک محلول ضد خوردگی کامپوزیت با توجه به نیاز مشتری، مناسب برای محیط های سخت مانند ساحلی مه پر نمک و مناطق صنعتی.

ساخت و ساز کارآمد: در روش اتصال عمدتاً از پیچ و مهره با جوش جزئی به عنوان مکمل استفاده می شود. بخش برج مونتاژ از طریق یک پلت فرم مونتاژ خودکار تکمیل می شود.

کارخانه پیش ساخته مستقل قطعات کامل از برج از اتصالات دایره ای صفحه به صفحه استفاده می کند که اتصالات صفحه سنتی را حذف می کند. درزهای جوش بررسی می شوند غیر مخرب (UT/MT) برای اطمینان از استحکام اتصال.

سفارشی سازی انعطاف پذیر: ما خدمات سفارشی سازی کامل پارامتر (ارتفاع / بار / رابط) را ارائه می دهیم. ارتفاعات برج محدوده بین 15 تا 60 متر، با ظرفیت بار 500-5000 کیلوگرم، کاملا مناسب برای تقویت کننده فتوولتائیک ایستگاه‌ها، اندازه‌گیری باد برای نیروی باد، ایستگاه‌های پایه ارتباطی و سایر نیازهای متنوع.

سناریوهای کاربردی گسترده: مناسب برای انتقال نیرو (ولتاژ فوق العاده / ولتاژ بالا)، پایه ارتباطی ایستگاه ها، پشتیبانی نیروی باد، حفاظت از صاعقه، نظارت و سایر زمینه ها، پوشش ارتفاعات از 5 تا 80 متر

ساختار لانه زنبوری فشرده در مقایسه با برج‌های فولادی زاویه‌دار سنتی، ردپا را 10 تا 15 درصد کاهش می‌دهد. آن را برای فضاهای محدود در حومه شهری، زمین های کشاورزی و مناطق کوهستانی مناسب تر می کند.

پارامترهای مشخصات

سناریوی کاربردی

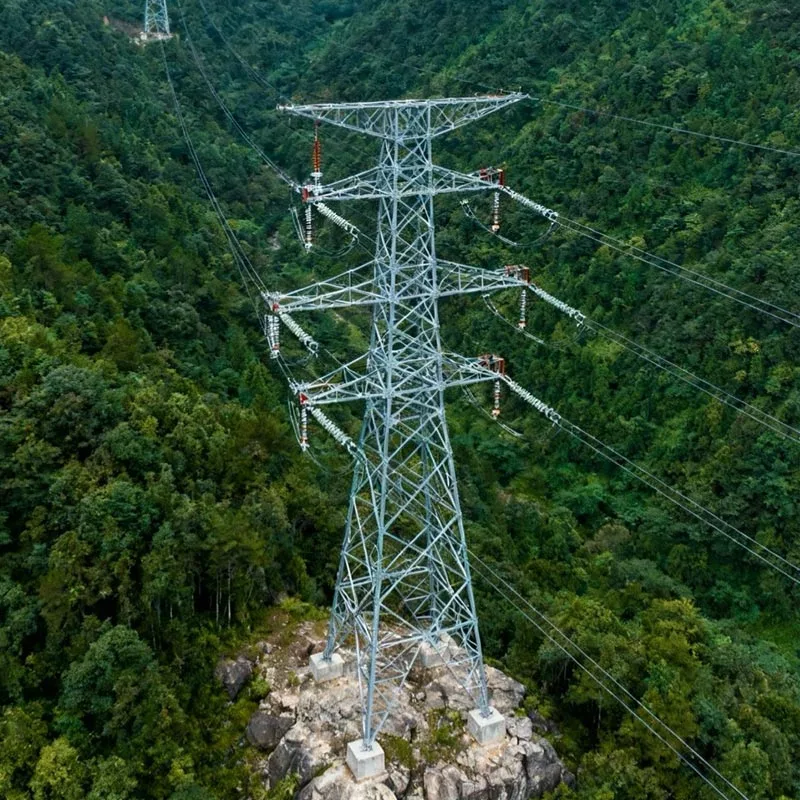

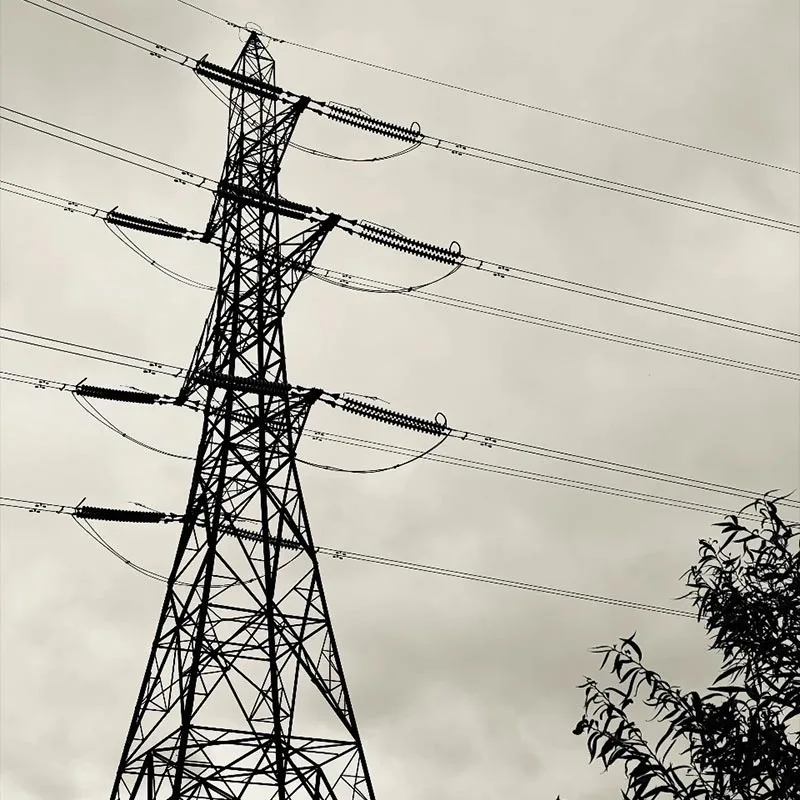

انتقال نیروی برق: خطوط انتقال فشار قوی / فوق فشار قوی، نوسازی شبکه روستایی، پارک برج های پشتیبانی منبع تغذیه

ایستگاه های پایه ارتباطی: ایستگاه های پایه ماکرو 5G/4G، پایه های میکرو ایستگاه، پوشش سیگنال شهری و روستایی برج ها

پشتیبانی از نیروی باد: برج های اندازه گیری باد، برج های خط جمع آوری، نظارت ایستگاه صحرایی و صاعقه برج های حفاظتی

ذخیره سازی انرژی فتوولتائیک: دکل های ارتباطی نیروگاه های فتوولتائیک، دکل های نظارت بر امنیت سایت.

نظارت صنعتی: برج های نظارت از راه دور برای معادن، میادین نفتی، رودخانه ها، پیشگیری از آتش سوزی جنگل ها و غیره.

مهندسی شهرداری: روشنایی شهری، نظارت بر ترافیک، نظارت بر آب و هوا، برج های حفاظت از صاعقه.

کوه / حومه: برج های سبک وزن برای مناطق با زمین پیچیده، حمل و نقل و نصب آسان تر.

سوالات متداول

1. تفاوت بین برج لانه زنبوری فولادی زاویه دار و برج فولادی زاویه دار سنتی چیست؟

در مقایسه با برج های فولادی زاویه دار سنتی: ساختار شبکه لانه زنبوری مسیر انتقال نیرو را بهینه می کند. افزایش 15 تا 20 درصد ظرفیت باربری با همان مقدار فولاد، ایجاد باد و لرزه بهتر مقاومت و راندمان بالاتر در مونتاژ مدولار.

2. حفاظت در برابر خوردگی چگونه برای پروژه های جهانی سازگار است؟

گالوانیزه گرم استاندارد (لایه روی ≥86μm)، تست اسپری نمک 96 ساعته را بدون زنگ زدگی انجام می دهد.
برای سناریوهای پر نمک ساحلی، صنعتی و سایر سناریوها، یک محلول ضد خوردگی دوگانه با گالوانیزه گرم و پوشش فلوئوروکربن ارائه می شود که عمر مفید را به 35 تا 40 سال افزایش می دهد.
همه بست ها گالوانیزه گرم هستند و اتصالات پیچ از پوشش داکرومت برای جلوگیری از خوردگی موضعی استفاده می کنند.

3. چرخه تحویل برای محصولات سفارشی چیست؟

محصولات استاندارد (15 تا 30 متر): در انبار موجود است، ظرف 7 تا 15 روز ارسال می شود.
محصولات سفارشی (30-60 متر، از جمله الزامات ویژه ضد خوردگی / بار): بسته به طراحی پیچیدگی، تولید در 20 تا 45 روز تکمیل می شود، با راهنمایی نصب و پشتیبانی فنی ارائه شده است.

4. در هنگام نصب و نگهداری به چه نکات کلیدی نیاز است؟

نصب: باید توسط تیمی با شرایط نصب سازه های مرتفع انجام شود که به شدت مونتاژ شده اند. مطابق نقشه ها، با استانداردهای استاندارد گشتاور پیچ (پیچ M24 ≥ 400 N·m) برای اطمینان از عمودی بودن؛
تعمیر و نگهداری: هر 2 سال ضخامت گالوانیزه و سفتی پیچ را بررسی کنید. انجام بازرسی جامع پس از طوفان یا زلزله؛ لایه ضد خوردگی را هر 3 سال یکبار در مناطق ساحلی تعمیر کرده و مجددا اندازه گیری کنید مقاومت زمین هر 1-2 سال.

5. محصول با کدام استانداردهای بین المللی/داخلی مطابقت دارد؟

استانداردهای داخلی: GB/T 2694 "شرایط فنی برای ساخت برج های خط انتقال"، GB 50017 "فولاد" استاندارد طراحی سازه، GB 50135 "استاندارد طراحی سازه های بلند";
استانداردهای بین المللی: سیستم مدیریت کیفیت ISO 9001، ASTM، DIN، JIS، و غیره، و می تواند مربوطه را ارائه دهد. اسناد انطباق با توجه به الزامات کشور پروژه.
