چرا برج کششی برای سیستم های انتقال برق مدرن ضروری است؟

1. برج کششی چیست؟

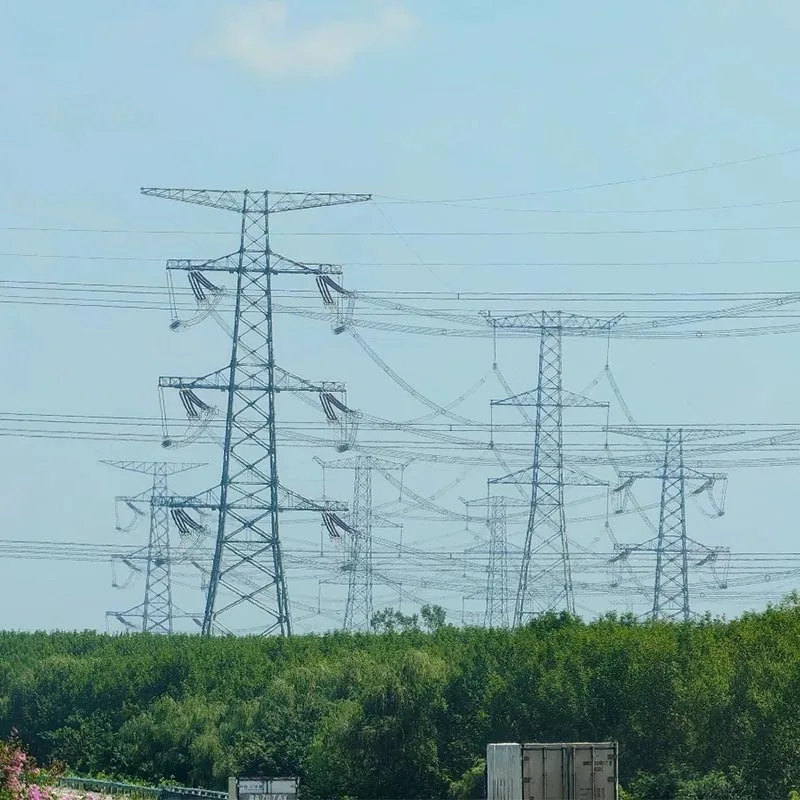

برج کششی یک دکل انتقال تخصصی است که برای تحمل بارهای مکانیکی بالا ناشی از کشش هادی در خطوط برق هوایی طراحی شده است. بر خلاف برج‌های تعلیق که عمدتاً وزن عمودی هادی‌ها را تحمل می‌کنند، برج‌های کششی برای کنترل نیروهای طولی ناشی از تغییر جهت خط، اتصالات بن‌بست، گذرگاه‌های رودخانه و زمین‌های کوهستانی طراحی شده‌اند.

برج های کششی به طور گسترده در سیستم های انتقال الکتریکی از خطوط توزیع ولتاژ متوسط ​​تا شبکه های برق با ولتاژ فوق العاده استفاده می شود. طراحی ساختاری تقویت شده آنها به حفظ پایداری هادی حتی در شرایط آب و هوایی شدید مانند بادهای شدید، تجمع یخ سنگین یا فعالیت لرزه ای کمک می کند.

2. چرا برج های کششی مهم هستند؟

زیرساخت های الکتریکی مدرن به شدت به قابلیت اطمینان انتقال بستگی دارد. برج های کششی یکپارچگی ساختاری لازم برای حمل و نقل ایمن نیرو در فواصل طولانی را فراهم می کنند. بدون آنها، خطوط انتقال در برابر ناپایداری، افتادگی هادی و آسیب شدید آب و هوایی آسیب پذیر می شوند.

این برج ها به ویژه در مناطقی که خطوط انتقال با تغییرات جهت یا مناظر دشوار مواجه می شوند، اهمیت ویژه ای دارند. آنها از انتشار فشار بیش از حد در کل سیستم خط جلوگیری می کنند و خطر قطعی های گسترده را کاهش می دهند.

• بهبود قابلیت اطمینان شبکه
• حرکت هادی را کاهش دهید
• افزایش ایمنی انتقال
• پشتیبانی از گذرگاه های طولانی
• افزایش دوام ساختاری
• از تداوم برق در هنگام طوفان محافظت کنید

ارائه دهندگان خدمات به طور فزاینده ای سیستم های برج تنش قوی را در اولویت قرار می دهند زیرا خرابی زیرساخت می تواند منجر به خسارات اقتصادی قابل توجه و اختلالات عملیاتی شود.

3. برج کششی چگونه کار می کند؟

برج های کششی با متعادل کردن و مقاومت در برابر بارهای مکانیکی تولید شده توسط هادی ها عمل می کنند. ساختار برج نیروهای کششی هادی را به فونداسیون منتقل می کند و از پایداری خط انتقال اطمینان می دهد.

هنگامی که خط برق تغییر جهت می دهد یا خاتمه می یابد، هادی ها نیروهای کششی قابل توجهی اعمال می کنند. برج های کششی به طور خاص با بازوهای متقاطع تقویت شده، پایه های قوی تر و قطعات فولادی سنگین تر برای مقاومت در برابر این نیروها طراحی شده اند.

رشته های عایق متصل به برج های کششی عموماً به صورت افقی یا به شکل V قرار می گیرند تا تنش های طولی را بهتر کنترل کنند. این با برج های تعلیق که در آن عایق ها معمولاً به صورت عمودی آویزان می شوند متفاوت است.

4. انواع اصلی برج های کششی کدامند؟

محیط های انتقال مختلف به پیکربندی های برج کششی متفاوتی نیاز دارند. مهندسان انواع برج ها را بر اساس سطح ولتاژ، زمین، طول دهانه، شرایط محیطی و آرایش هادی انتخاب می کنند.

برخی از پروژه‌ها همچنین از طرح‌های برج هیبریدی استفاده می‌کنند که قابلیت‌های تعلیق و کشش را برای افزایش انعطاف‌پذیری و کاهش هزینه‌های زیرساخت ترکیب می‌کنند.

5. چه موادی در برج های کششی استفاده می شود؟

انتخاب مواد به طور مستقیم بر دوام برج، مقاومت در برابر خوردگی، عملکرد مکانیکی و عمر سرویس تأثیر می گذارد. اکثر برج های کششی مدرن به دلیل استحکام استثنایی و مقاومت در برابر آب و هوا با استفاده از فولاد گالوانیزه تولید می شوند.

مواد متداول عبارتند از:

• فولاد گالوانیزه گرم
• فولاد ساختاری مقاوم در برابر آب و هوا
• فولاد آلیاژی با استحکام بالا
• مواد کامپوزیت برای کاربردهای خاص

گالوانیزه یک پوشش محافظ روی ایجاد می کند که خوردگی را حتی در محیط های ساحلی یا صنعتی به حداقل می رساند. این به طور قابل توجهی طول عمر عملیاتی برج را افزایش می دهد.

6. برج های کششی چگونه طراحی می شوند؟

طراحی یک برج کششی مستلزم تحلیل دقیق سازه و محاسبات مهندسی است. مهندسان باید الزامات الکتریکی، شرایط محیطی، بارهای مکانیکی و استانداردهای ایمنی را در نظر بگیرند.

عوامل مهم طراحی عبارتند از:

• تحلیل بار باد
• محاسبات بار یخ
• مقاومت لرزه ای
• نیروهای کششی هادی
• الزامات ترخیص از زمین
• پایداری پایه
• فواصل عایق الکتریکی

مدل سازی سازه ای به کمک کامپیوتر معمولاً برای شبیه سازی شرایط عملیاتی مختلف قبل از شروع ساخت استفاده می شود. این به مهندسان کمک می کند تا عملکرد برج را بهینه کنند و در عین حال ضایعات مواد را کاهش دهند.

7. برج های کششی معمولاً در کجا استفاده می شوند؟

برج های کششی در بسیاری از پروژه های زیرساختی در سراسر جهان ضروری هستند. کاربردهای آنها در سراسر انتقال انرژی، یکپارچه سازی انرژی های تجدیدپذیر، سیستم های برق صنعتی و شبکه های شهری بین کشوری گسترش می یابد.

زمینه های کاربردی رایج عبارتند از:

• خطوط انتقال فشار قوی
• پروژه های شبکه ولتاژ فوق العاده بالا
• سیستم های انتقال نیروگاه بادی
• اتصالات نیروگاه برق آبی
• گذرگاه های انتقال از طریق رودخانه
• شبکه های برق کوهستانی
• سیستم های توزیع برق صنعتی

با ادامه گسترش پروژه های انرژی تجدیدپذیر در سطح جهان، تقاضا برای راه حل های برج تنش بادوام به سرعت در حال افزایش است.

8. برج های تنش با چه چالش هایی روبرو هستند؟

با وجود طراحی قوی، برج های کششی در طول زمان با چندین چالش عملیاتی مواجه می شوند. قرار گرفتن در معرض محیطی، خستگی مکانیکی و پیری زیرساخت‌ها می‌تواند بر عملکرد بلندمدت تأثیر بگذارد.

چالش های کلیدی عبارتند از:

مهندسی پیشگیرانه و بازرسی های منظم برای حفظ قابلیت اطمینان عملیاتی در طول چرخه عمر برج ضروری است.

9. نصب چگونه انجام می شود؟

نصب برج کششی نیازمند برنامه ریزی دقیق و تیم های مهندسی ماهر است. این فرآیند با بررسی محل و آماده سازی فونداسیون قبل از مونتاژ برج آغاز می شود.

مراحل نصب معمولی عبارتند از:

• بررسی سایت زمین شناسی
• حفاری پی
• ساخت فونداسیون بتنی
• مونتاژ بخش برج
• بلند کردن جرثقیل یا سنگ شکن
• سفت کردن و تراز کردن پیچ و مهره
• نصب عایق و هادی
• بازرسی و آزمایش نهایی

در زمین های دشوار، هلیکوپترها یا تجهیزات بالابر تخصصی ممکن است برای حمل موثر اجزا مورد نیاز باشند.

10. چه تعمیر و نگهداری مورد نیاز است؟

تعمیر و نگهداری معمول برای اطمینان از عملکرد بلند مدت سازه و قابلیت اطمینان الکتریکی ضروری است. برنامه های تعمیر و نگهداری به شناسایی علائم اولیه آسیب قبل از وقوع خرابی های بزرگ کمک می کند.

فعالیت های معمول تعمیر و نگهداری عبارتند از:

• بازرسی ساختاری بصری
• نظارت بر خوردگی
• چک های سفت کردن پیچ
• بازرسی بنیاد
• تمیز کردن و تعویض مقره
• تأیید تنش هادی
• بازرسی های هوایی مبتنی بر هواپیماهای بدون سرنشین

بسیاری از شرکت‌های خدماتی اکنون از سیستم‌های نظارت دیجیتال و حسگرهای هوشمند برای بهبود قابلیت‌های نگهداری پیش‌بینی استفاده می‌کنند.

11. چگونه تامین کننده برج کششی مناسب را انتخاب کنیم؟

انتخاب یک تامین کننده قابل اعتماد یکی از مهمترین تصمیمات برای هر پروژه انتقال است. یک تولید کننده واجد شرایط می تواند کیفیت محصول، دقت مهندسی، تحویل به موقع و پشتیبانی فنی طولانی مدت را تضمین کند.

معیارهای مهم انتخاب عبارتند از:

Qingdao Anbang New Energy Technology Co., Ltd.با تمرکز بر دقت ساخت، قابلیت اطمینان ساختاری و پشتیبانی مهندسی سفارشی برای پروژه های انرژی جهانی، تخصص قوی در راه حل های زیرساخت انتقال نیرو ایجاد کرده است.

12. روندهای آینده در فناوری برج کششی

صنعت انتقال نیرو برای برآوردن نیازهای رو به رشد انرژی و اهداف پایداری به تکامل خود ادامه می دهد. انتظار می رود طرح های برج کششی آینده سبک تر، قوی تر، هوشمندانه تر و سازگارتر با محیط زیست شوند.

روندهای نوظهور عبارتند از:

• ادغام نظارت هوشمند
• پوشش های پیشرفته مقاوم در برابر خوردگی
• ساخت برج مدولار
• بهبود عملکرد لرزه ای
• مواد کامپوزیتی سبک
• تجزیه و تحلیل ساختاری به کمک هوش مصنوعی
• یکپارچه سازی شبکه انرژی های تجدیدپذیر

با گسترش زیرساخت های انرژی در سرتاسر جهان، نقش سیستم های برج کششی پیشرفته در حمایت از توزیع پایدار و کارآمد برق اهمیت فزاینده ای پیدا خواهد کرد.
