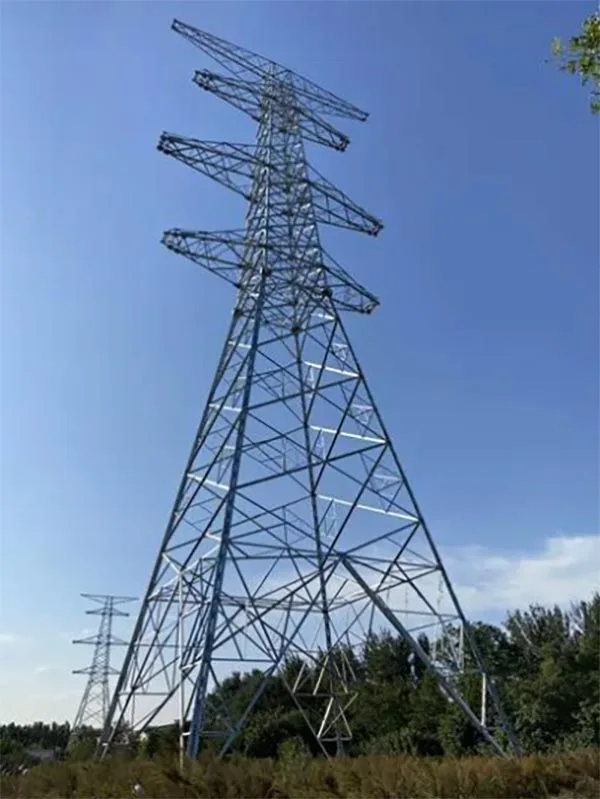

برج انتقال فولاد زاویه ای گالوانیزه

برج انتقال فولاد زاویه گالوانیزه Qingdao Anbang New Energy استاندارد ملی با مقاومت بالا را انتخاب می کند فولاد زاویه گالوانیزه به عنوان جزء باربر هسته. ساختار کلی از طریق بهینه سازی شده است حرفه ای محاسبات و طراحی مکانیکی، عمدتاً برای انتقال AC ولتاژ بالا و ولتاژ فوق العاده بالا 110 کیلو ولت تا 500 کیلوولت خط سناریوهایی که به طور خاص برای دستیابی به تغییر فاز منظم هادی های سه فاز استفاده می شوند.

به طور موثر آدرس می دهد مشکلات ناشی از آرایش نامتقارن هادی در طول انتقال از راه دور، مانند خازنی نامتعادل جریان، تلفات بیش از حد خط، نوسانات ولتاژ، و ناهنجاری های حفاظت رله، در نتیجه بهبود شبکه برق راندمان انتقال از منبع و تضمین عملکرد طولانی مدت ایمن، پایدار و قابل اعتماد سیستم انتقال

این محصول از یک فرآیند ضد خوردگی گالوانیزه گرم بالغ با یک لایه روی یکنواخت و متراکم استفاده می کند. که به شدت می چسبد، مقاومت در برابر خوردگی و پیری را تا حد زیادی افزایش می دهد و با سختی و پیچیده سازگاری دارد. محیط ها مانند مه پر نمک ساحلی، مناطق آلوده صنعتی و آب و هوای سرد برفی.

استفاده از چینگدائو آنبانگ جدید پایه تولید مدرن انرژی، استانداردسازی و تولید دقیق کارخانه، با کیفیت دقیق به دست آمده است فرآیندهای کنترلی اعمال شده از برش مواد خام، پانچ کردن و جوشکاری تا گالوانیزه و مونتاژ آزمایشی، به طور موثر دقت و سازگاری اجزا را تضمین می کند.

این برج تغییر فاز فولادی زاویه دار گالوانیزه می تواند به طور کامل با سطوح مختلف ولتاژ، شرایط زمین سازگار شود. و الزامات طراحی خط، و ضمن ارائه استحکام سازه ای عالی و مقاومت در برابر باد و زلزله، آن را ارائه می دهد همچنین سهولت مونتاژ در محل و سهولت نگهداری در آینده را در نظر می گیرد و آن را ایمن، کارآمد و مقرون به صرفه می کند. راه حل ترجیحی برای بازسازی های مختلف تغییر فاز خط انتقال و پروژه های ساختمانی جدید.

مزایای اصلی

مقاومت در برابر خوردگی، عمر طولانی

از گالوانیزه گرم با لایه روی استفاده می کند ضخامت ≥85μm، تشکیل یک لایه محافظ متراکم که هم مانع فیزیکی و هم الکتروشیمیایی را ایجاد می کند. حفاظت

عمر بدون تعمیر و نگهداری در فضای باز بیش از 30 سال است، مناسب برای محیط های خشن مانند ساحلی و مناطق صنعتی

ساختار پایدار

ساخته شده از فولاد زاویه ای گالوانیزه Q235/Q345 با مقاومت بالا به عنوان مواد پایه، با طراحی مشبک.

مقاومت در برابر باد ≥30 متر بر ثانیه، مقاومت پوشش یخ ≥8 میلی متر، شدت لرزه 8، برآورده کردن نیازهای بار در زمین های پیچیده و آب و هوای شدید.

تعمیر و نگهداری راحت

استفاده از برج های انتقال فولاد زاویه ای گالوانیزه یک طراحی جداسازی فاز مدولار، امکان سوئیچینگ دقیق هادی سه فاز بدون سیم های جامپر را فراهم می کند.

را ساختار ساده است، به طور قابل توجهی راندمان ساخت و ساز و نگهداری را بهبود می بخشد.

تولید کارخانه و کنترل کیفیت

Qingdao Anbang New Energy مالک کارخانه خود است، به طور کامل تولید استاندارد از بازرسی مواد خام گرفته تا گالوانیزه و مونتاژ تمام شده، فرآیند به شدت از استانداردهای ملی پیروی می کند و عملکرد ثابت هر برج سوئیچینگ فاز فولادی زاویه گالوانیزه را تضمین می کند.

سفارشی سازی انعطاف پذیر

نوع برج، ارتفاع و روش سوئیچینگ فاز می تواند باشد با توجه به سطح ولتاژ خط، فاصله دهانه و شرایط زمین، مناسب برای توان های مختلف سفارشی شده است پروژه های سوئیچینگ فاز خط انتقال

اصل کار محصول

برج تغییر فاز فولادی زاویه ای گالوانیزه یک برج تخصصی است که در خطوط انتقال نیرو برای دستیابی به فاز تعویض هادی های سه فاز

در خطوط انتقال متناوب AC از راه دور، هادی های سه فاز می توانند باعث شوند جریانهای خازنی نامتعادل به دلیل آرایش نامتقارن، منجر به افزایش تلفات شبکه، عملکرد نادرست رله حفاظت و مسائل دیگر

برج نقاط تعلیق هادی را ترتیب می دهد در ارتفاعات و موقعیت های مختلف بر روی بدنه برج، به هادی های فاز A، B و C اجازه می دهد تا موقعیت های منظم را عوض کنند. به عنوان از برج عبور می کنند.

این تغییر فاز دوره ای را به دست می آورد، جریان های خازنی سه فاز را متعادل می کند. تلفات خط را کاهش می دهد و راندمان انتقال و پایداری عملیاتی شبکه برق را بهبود می بخشد.

هسته آن متکی است در استحکام و پایداری بالای فولاد زاویه گالوانیزه برای اطمینان از تطابق تنش هادی و فاصله ایمنی استانداردها در طول فرآیند تغییر فاز

جزئیات محصول

پردازش مولفه

تمام اجزای فولادی زاویه دار برج انتقال فولاد زاویه ای گالوانیزه دقیقاً برش داده شده، پانچ شده و خم شده است، با تلورانس های ابعادی مطابق با GB/T 9787 برای اطمینان از مونتاژ. دقت

حفاظت در برابر خوردگی

پس از زدودن زنگ، اجزا در روی مذاب در دمای 450-460 درجه سانتیگراد غوطه ور می شوند. تشکیل یک لایه آلیاژ روی - آهن با پوشش یکنواخت بدون آبکاری از دست رفته یا برآمدگی روی. گوشه های مرده مانند سوراخ ها و جوش های پیچ کاملاً محافظت می شوند.

سازه برج

این برج از یک ساختار خرپایی مشبک، با طرح معقول اصلی استفاده می کند اعضا، مورب ها و بازوهای متقاطع، مسیرهای تنش به وضوح تعریف شده، و محل دقیق تعلیق تغییر فاز نقاطی برای اطمینان از فاصله ایمن هادی ها در طول جابجایی فاز.

پیکربندی لوازم جانبی

مجهز به پیچ و مهره گالوانیزه گرم، واشر، میخ پا، نردبان و سایر لوازم جانبی با مقاومت در برابر خوردگی مطابق با برج، از خوردگی الکتروشیمیایی جلوگیری می کند.

بازرسی کارخانه

هر برج تغییر فاز فولادی با زاویه گالوانیزه دارای ابعادی است بازرسی، مکانیکی آزمایش، اندازه‌گیری ضخامت گالوانیزه و تأیید مونتاژ آزمایشی، و تنها پس از آن می‌توانید کارخانه را ترک کنید قبولی در این آزمون ها
