برج فولادی زاویه خط انتقال 330 کیلوولت

برج فولادی زاویه ای خط انتقال 330 کیلوولت Qingdao Anbang New Energy یک تجهیزات هسته انتقال ولتاژ بالا است. به طور مستقل توسط این شرکت، بر اساس نیازهای ساخت و ساز برق چین و استفاده از اهرم، توسعه و تولید شده است مزایای تولید کارخانه خودش

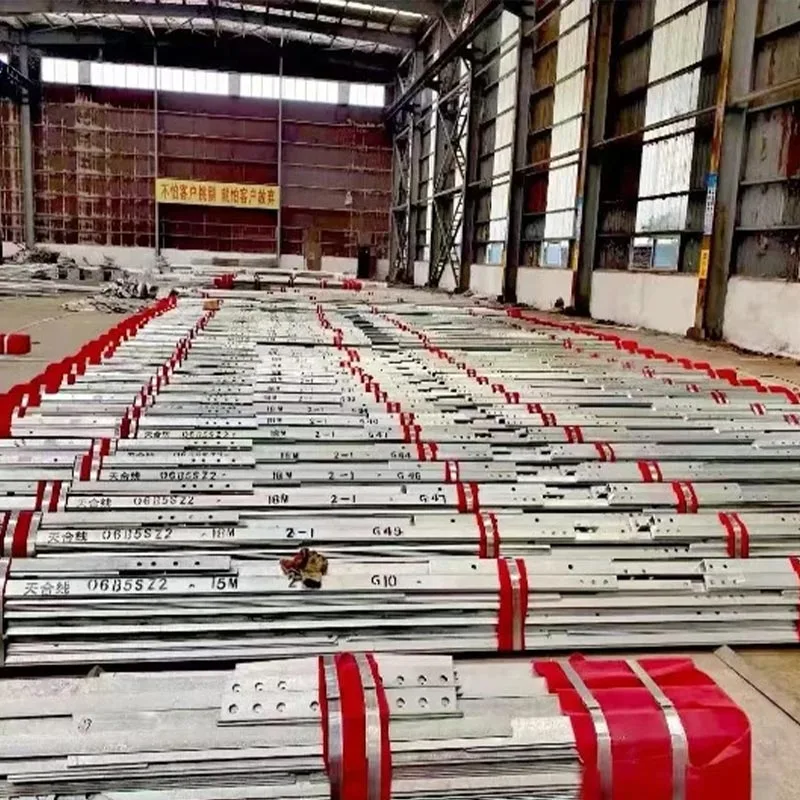

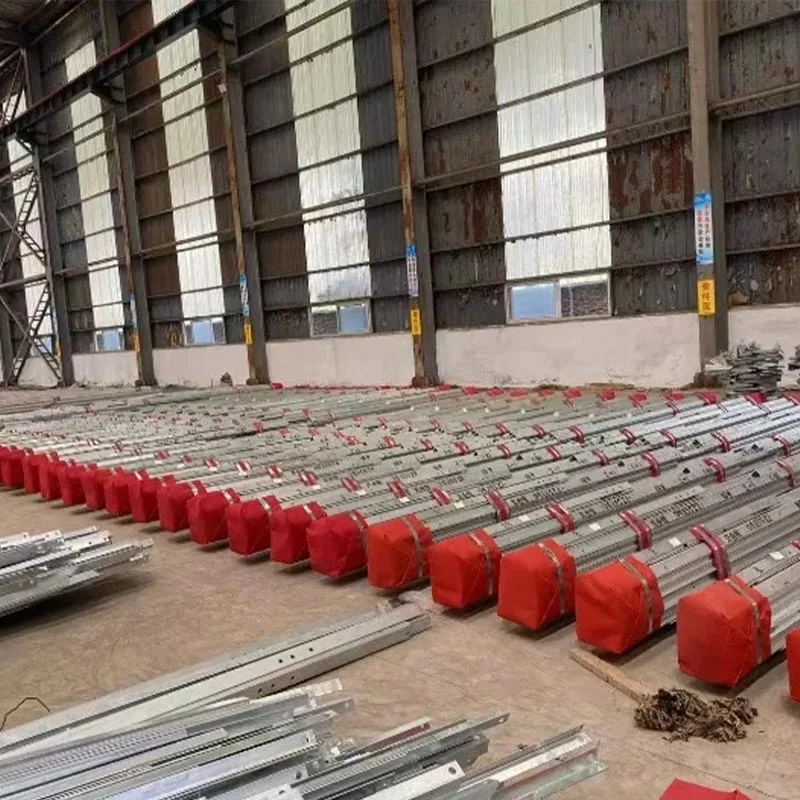

این برج از زاویه باکیفیت ساخته شده است فولاد Q235B، Q345B، و Q420B، که از طریق برش دقیق، جوشکاری، گالوانیزه گرم و دیگر سخت‌گیرانه پردازش می‌شوند. رویه ها

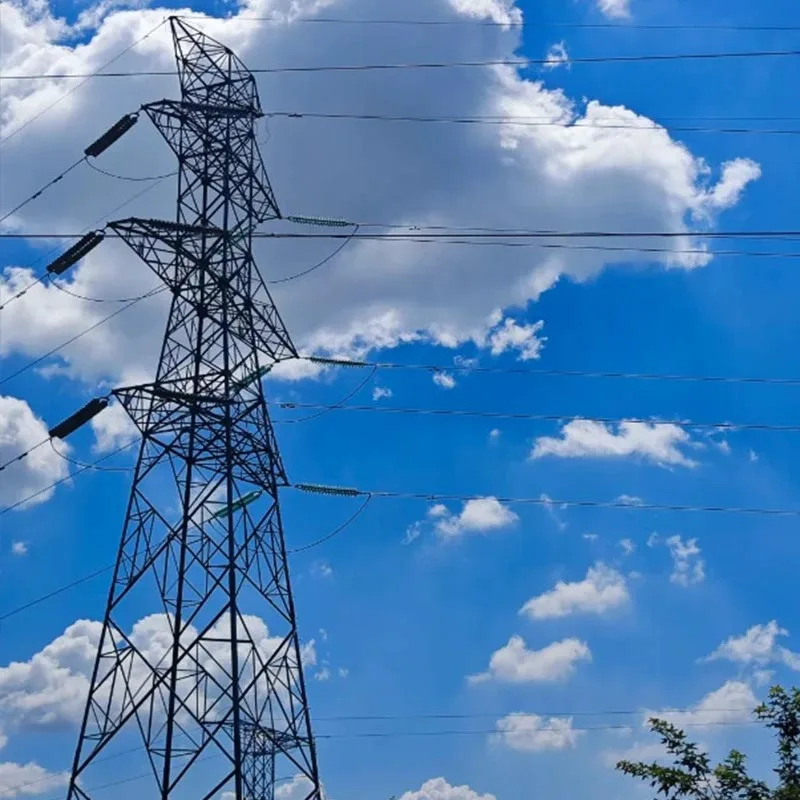

این یک برج خود نگهدار شبکه ای است که اجزای آن دارای سطح مقطع فولادی زاویه ای تک یا ترکیبی هستند. دارای ساختار فشرده، توزیع روشن نیرو و انتقال بار شفاف.

به عنوان مرکز اصلی یاتاقان خط انتقال 330 کیلوولت، دارای مزایایی از جمله استحکام بالا، پایداری بالا، مقاومت در برابر باد و زلزله، مقاومت در برابر خوردگی و طولانی مدت عمر سرویس برای زمین های پیچیده مختلف مانند دشت ها، تپه ها، کوه ها و مناطق ساحلی مناسب است.

ملاقات می کند الزامات اصلی نصب هادی و تعلیق عایق برای خطوط انتقال فشار قوی 330 کیلوولت، به شدت از "استانداردهای طراحی دکل های خطوط انتقال هوایی" پیروی می کند و یک سیستم ایمن و قابل اعتماد را ارائه می دهد. راه حل جامع اقتصادی و کارآمد برای ملی و شبکه‌های برق بین‌المللی و پروژه‌های انتقال منطقه‌ای، از منابع انرژی کارآمد بین منطقه‌ای پشتیبانی می‌کنند انتقال

مشخصات پارامتر

توصیه های انتخاب مدل

برج 30-40 متری (نوع خشک) سناریوهای قابل اجرا

مناطق دشتی، خطوط انتقال 330 کیلوولت حومه، خطوط خروجی پست، بخش های انتقال معمولی با یک افقی دهانه 200-250 متر

دلایل توصیه شده: ساختار فشرده، ردپای کوچک، هزینه اقتصادی، استرس واضح توزیع، نصب راحت، بدون نیاز به تجهیزات ساختمانی بزرگ، مناسب برای مناطق با متوسط تراکم جمعیت و زمین هموار. این مدل ترجیحی برای بخش های معمولی انتقال 330 کیلو ولت است خطوط، با استفاده معقول از فولاد و عملکرد هزینه برجسته.

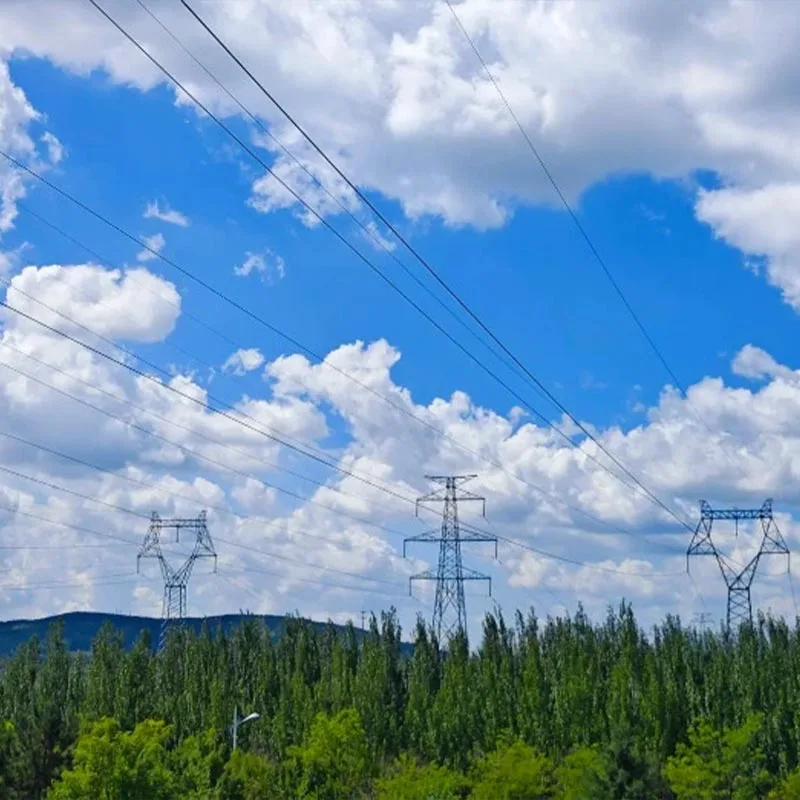

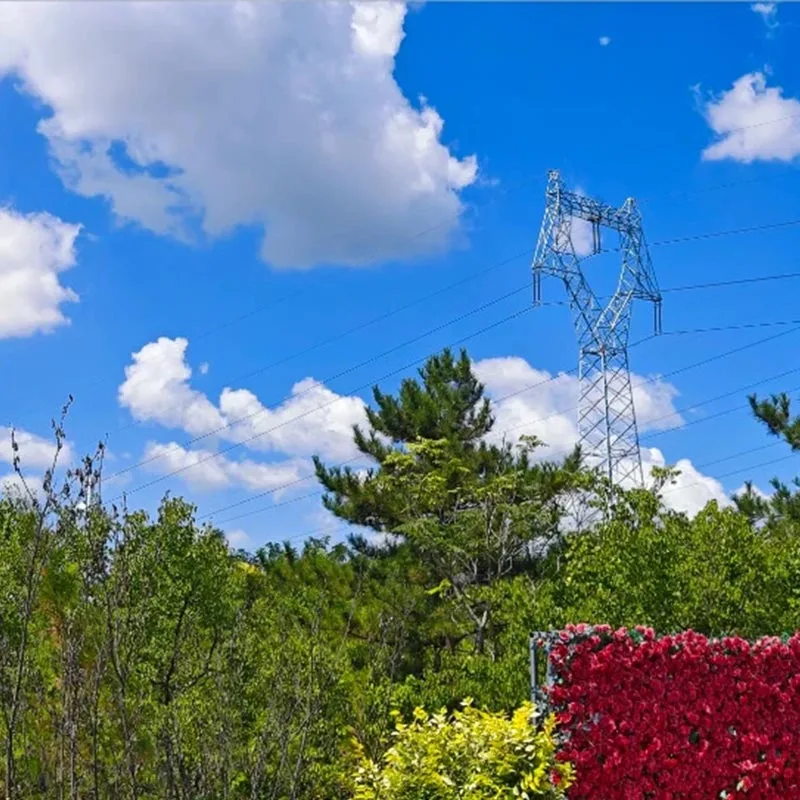

برج 40-50 متری (نوع جام) سناریوهای قابل اجرا

مناطق تپه ای، خطوط انتقال با دهانه متوسط (دهانه افقی 250-300 متر)، بخش هایی با محدودیت عرض راهرو کم، الزامات پیشگیری از تداخل سیگنال حساب

دلایل توصیه شده: هادی ها در طرح افقی سه فازی با فشار معقول چیده شده اند. استحکام بالا، به طور موثر اطمینان از فاصله ایمن برای سیم های زمین 330 کیلوولت، مقاومت در برابر باد قوی، مناسب برای زمین‌های موج‌دار خفیف و پروژه‌هایی که به عرض راهرو خط انتقال کنترل‌شده نیاز دارند، نصب آسان و حفظ کند.

برج 50-70 متری (نوع پورتال/استحکام یافته) سناریوهای قابل اجرا

مناطق کوهستانی، مناطق دورافتاده، مناطق ساحلی با باد شدید، خطوط انتقال با دهانه بلند (دهانه افقی 300-400 متر)، و بخش های ویژه عبور از خطوط موجود.

دلایل توصیه شده: از اتصال فولادی با زاویه تقویت شده، استحکام بالا، پایداری قوی، قوطی استفاده می کند مقاومت در برابر بادهای شدید، برف سنگین، اسپری نمک و سایر شرایط آب و هوایی سخت؛ استرس پایه منطقی است، مناسب برای نصب در زمین های پیچیده، به طور موثر به مسائل مربوط به تحمل بار و مقاومت در برابر بلایا رسیدگی می کند خطوط 330 کیلوولت در کوهستان ها و مناطق ساحلی. برخی از مدل ها را می توان به عنوان برج های عبور استفاده کرد.

برج های سفارشی سناریوهای قابل اجرا

زمین خاص (جزایر، شیب های تند، باتلاق ها)، بارهای ویژه (ادغام چند تجهیزات، گذرگاه های بزرگ)، آب و هوای خاص شرایط (مناطق یخی سنگین، مناطق طوفان شدید)، و الزامات ظاهری خاص (ادغام چشم انداز) برای پروژه های خط انتقال 330 کیلوولت

دلایل توصیه شده: کارخانه خود Qingdao Anbang New Energy می تواند خط انتقال 330 کیلوولت را سفارشی کند ارتفاع برج فولادی زاویه، فرم سازه، مواد، استانداردهای ضد خوردگی و ظرفیت باربری با توجه به به نقشه های پروژه، گزارش های بررسی زمین، و داده های هواشناسی ارائه شده توسط مشتری، ارائه می شود طراحی، تولید و راهنمایی یک به یک در یک سرویس یک مرحله ای، ملاقات با پروژه های مختلف خاص الزامات

موارد واقعی

پروژه برج فولادی زاویه دار خط انتقال 330 کیلوولت کریدور گانسو هکسی

بررسی اجمالی پروژه: ارائه 12 مجموعه از برج های پورتال 50 متری برای Gansu Hexi پروژه خط انتقال کریدور 330 کیلوولت، سازگار با شرایط آب و هوایی خشک، باد و یخبندان محلی، با یک افقی فاصله خلیج 300 متر نوع هادی: 2×LGJ400/35، نوع سیم زمین: JLB20A-120.

اثر پیاده سازی: برج ها از فولاد زاویه دار Q345B با کیفیت بالا و تقویت شده استفاده می کنند فرآیندهای ضد خوردگی، با موفقیت در برابر بادهای محلی با سرعت 29 متر بر ثانیه و بارهای یخ 10 میلی متری مقاومت می کنند. زمان نصب بود 25 درصد کاهش یافت و برج ها تا به امروز بدون عیب کار کرده اند و به طور موثر ازدحام راهروهای خط محلی را کاهش داده اند. تضمین ثبات انتقال برق منطقه‌ای و دریافت تمجید از شبکه دولتی Gansu Electric Power شرکت.

پروژه برج فولادی زاویه خط خروجی پست 330 کیلوولت شاندونگ چینگدائو

بررسی اجمالی پروژه: ارائه 8 مجموعه از برج های دروازه ای 35 متری برای خروجی پروژه خط یک پست 330 کیلوولت در چینگدائو، اتصال پست به خط اصلی. سازگار با زمین های حومه شهر با زمین محدود و محیط اطراف یکپارچه.

اثر پیاده سازی: محصول دارای ساختار جمع و جور و نصب راحت است و زمین را به شدت کنترل می کند شغل عمودی بودن و ظرفیت باربری استانداردهای طراحی را برآورده می کند و کاملاً با نیازهای انتقال مطابقت دارد انتهای خروجی پست، به طور موثر خروجی پایدار 330 کیلوولت برق ولتاژ بالا را تضمین می کند و از ارتقاء پشتیبانی می کند. شبکه برق منطقه ای چینگدائو و پذیرش توسط شبکه دولتی.

پروژه برج فولادی زاویه بازسازی خط انتقال 330 کیلوولت شانشی وینان

بررسی اجمالی پروژه: شرکت در پروژه ارتقاء و ارتقاء ارتفاع برج های خط 330 کیلوولت لولینگ در وینان، Shaanxi، تامین کننده 9 مجموعه از برج های فولادی زاویه دار 330 کیلوولتی تقویت شده 40 متری خط انتقال (شامل 4 برج کرنش)، جایگزینی دو قطب سیمانی قدیمی و حل مسائل مربوط به فاصله ایمنی ناکافی و مقاومت ضعیف در برابر طبیعی بلایا در خطوط موجود

اثر پیاده سازی:به لطف قدرت و ثبات بالا، آنها بودند با موفقیت در آب و هوای بارانی مداوم نصب شده است و توانایی فوق العاده ای در مقاومت در برابر باران شدید و بادهای قوی پس از بازسازی، پایداری عملیاتی خط تا حد زیادی بهبود یافت و به طور موثر از آن جلوگیری کرد قطع برق در مقیاس بزرگ، پشتیبانی قابل اعتماد برای تامین برق ایستگاه مبدل لینگبائو در هنان از منطقه Weinan، و با موفقیت کار بازسازی فشرده 10 روزه را تکمیل کرد.
