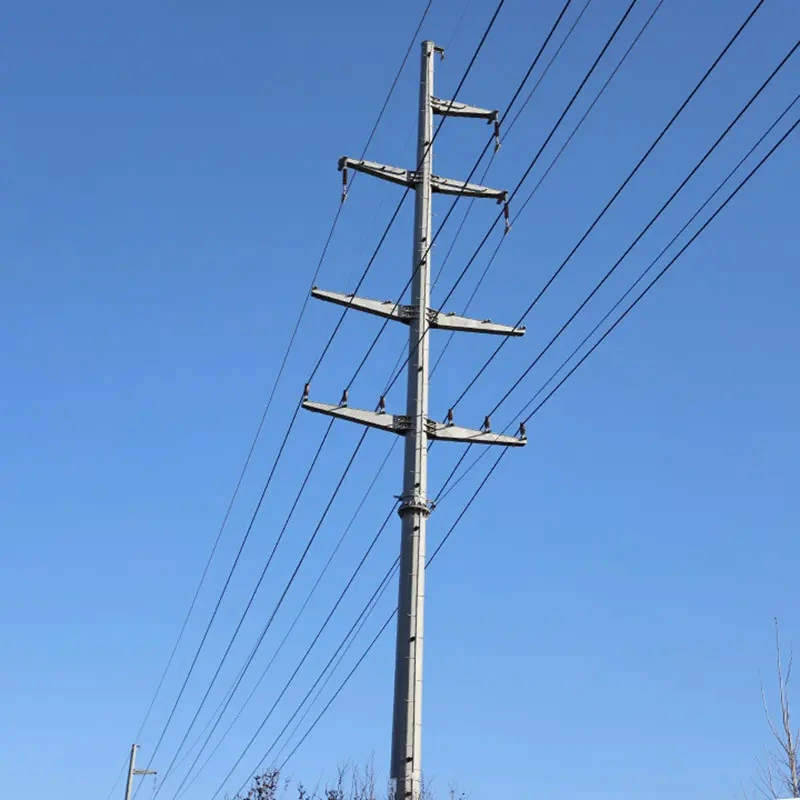

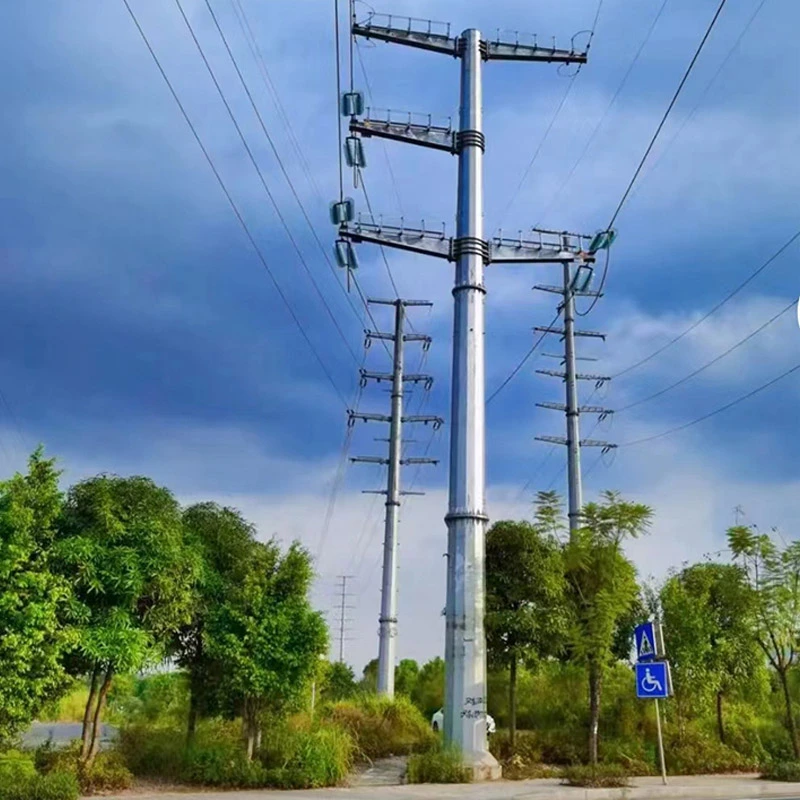

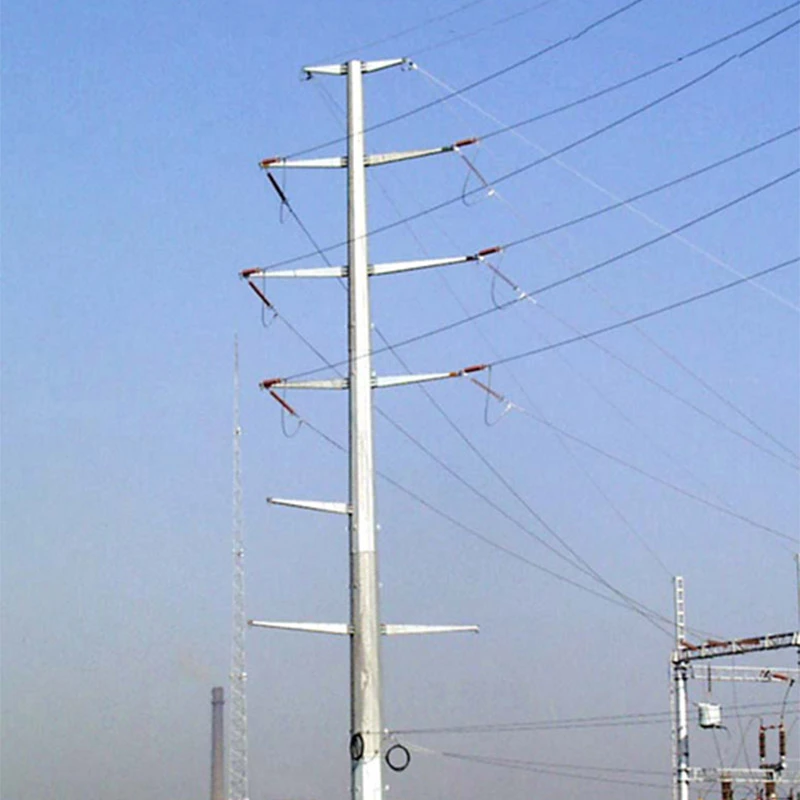

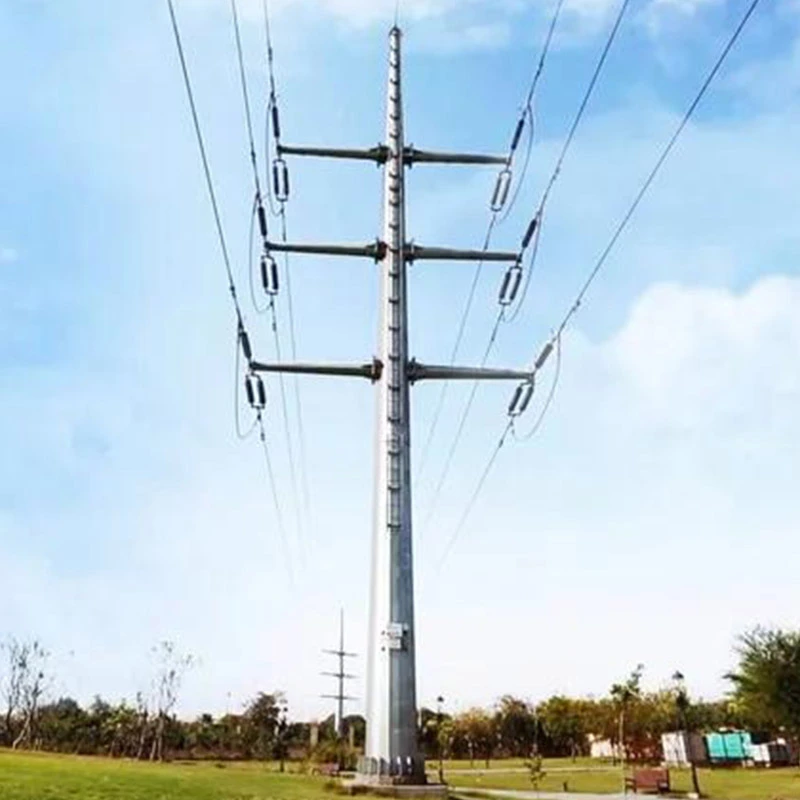

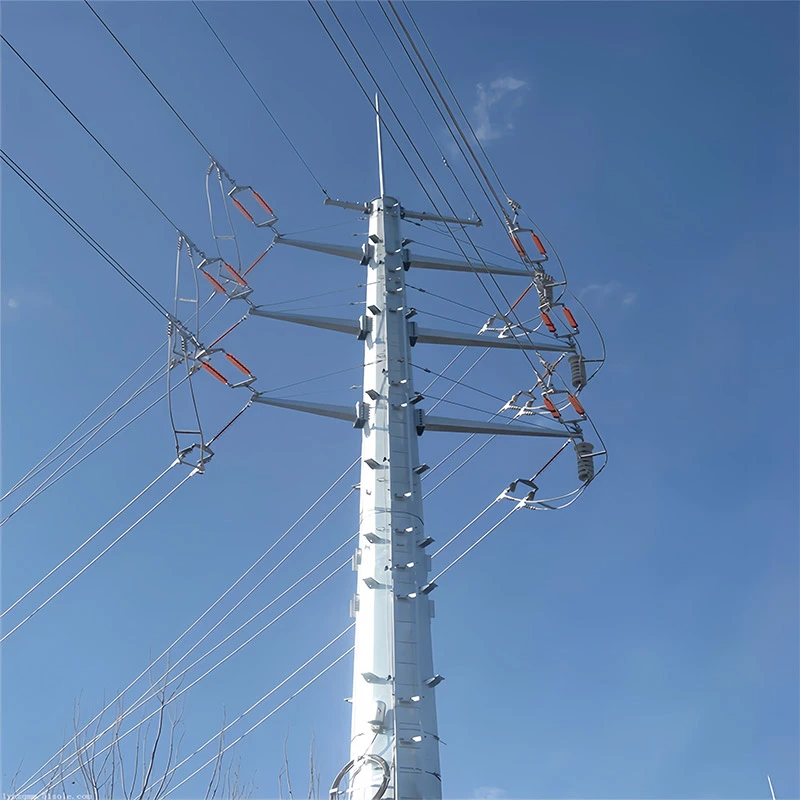

برج کششی گالوانیزه

کارخانه ما دارای خطوط کامل تولید داخلی با تولید سالانه تا 70000 تن است که از سفارشی سازی پشتیبانی می کند. ساختارهای شبکه ای یا لوله ای در هر نقشه مشتری. محصولات تست بار مکانیکی شخص ثالث SGS را می گذرانند و به دست می آورند گواهینامه ISO9001، EN 1090-1 CE، با گزارشات کامل تست MTC که برای هر دسته ارائه می شود. با موفقیت داشته ایم چندین پروژه برق در خارج از کشور را در آمریکای لاتین، آسیای مرکزی و آسیای جنوب شرقی ارائه کرد. مدولار قطعات امکان مونتاژ سریع در محل و تعمیر و نگهداری کم در مراحل بعدی را فراهم می کنند. برای بخش های گوشه خط توصیه می شود، موقعیت های پایانی و مناطق عبوری تحت شرایط پیچیده زمین شناسی و هواشناسی.

سناریوهای کاربردی برج کششی گالوانیزه

برج کششی گالوانیزه یکی از اجزای زیرساختی حیاتی برای سیستم‌های انتقال نیروی سربار است. به منظور مقاومت در برابر کشش سنگین هادی، نیروی کششی نامتعادل و بارهای باد-یخ ساخته شده است. به طور گسترده ای است در چندین سناریو شبکه برق برای پروژه های انتقال 35kV-500kV مستقر شده است.

ابتدا، بخش های گوشه خط را ارائه می دهد، جایی که خط انتقال جهت را تغییر می دهد. برج کشش جانبی را جذب می کند از هادی های برق و تثبیت کل مسیر خط. دوم، برای موقعیت های انتهایی ترمینال، اتصال اعمال می شود خطوط هوایی با پست; برای جلوگیری از آسیب نیرو به پست، کشش کامل هادی های ورودی را تحمل می کند تجهیزات سوم، مناسب مناطق عبوری، بزرگراه‌ها، رودخانه‌ها، راه‌آهن‌ها و زمین‌های کشاورزی است. ساختار مستحکم آن از افتادگی یا شکستگی خط در آب و هوای سخت جلوگیری می کند.

علاوه بر زمین های معمولی، ویژگی ضد خوردگی گالوانیزه گرم آن را برای محیط های خشن ایده آل می کند: مناطق مه نمکی ساحلی، مناطق مستعد باد در ارتفاعات بالا، مناطق بیابانی خشک و مناطق کوهستانی با یخبندان سنگین. با حمایت EN 1090-1 CE، گواهینامه های ISO9001، گزارش های تست بار SGS، ظرفیت تولید سالانه 70000 تن و منابع پروژه اثبات شده در خارج از کشور، برج های کششی لوله ای یا شبکه ای سفارشی را می توان برای مطابقت با محلی عرضه کرد. شرایط زمین شناسی و هواشناسی. طراحی ماژولار نصب سریع میدانی و طولانی مدت کم را تضمین می کند ورودی نگهداری

دستورالعمل های استاندارد تعمیر و نگهداری معمولی برای برج کششی گالوانیزه

1. بازرسی خارجی بصری (چرخه معمول: هر 6-12 ماه، بازرسی سه ماهه برای ساحل، مه نمک سنگین و مناطق پر یخ)

سطح گالوانیزه گرم را از نظر لایه برداری روی، لکه های زنگ زدگی، آسیب دیدگی خراش و از بین رفتن رنگ بررسی کنید. خوردگی را ثبت کنید موقعیت ها و دامنه. بدنه برج، بازوهای متقاطع و صفحات اتصال را از نظر تغییر شکل، ترک یا خمش بررسی کنید توسط باد، یخ یا برخورد. بررسی کنید که هیچ لانه پرنده، ضمیمه خارجی یا زباله های انباشته روی اجزای برج وجود نداشته باشد.

2. چفت و بست و اتصال را بررسی کنید

تمام پیچ ها، مهره ها و واشرهای قفلی را بررسی کنید. بست های شل را دوباره محکم کنید؛ جای گم شده، ترک خورده یا به شدت زنگ زده را جایگزین کنید سخت افزار تأیید کنید که مقادیر گشتاور مطابق با الزامات طراحی و EN 1090 است. اتصالات اتصال شبکه یا مقاطع لوله ای برای جابجایی و ناهنجاری شکاف.

3. بازرسی پایه و لنگر

پی برج نقشه برداری برای ترک ها، نشست، فرسایش خاک و تجمع آب. پیچ های لنگر را از نظر خوردگی بررسی کنید و قرار گرفتن در معرض. در صورت مشاهده خطر لغزش شیب، خاک اطراف را تقویت کنید.

4. الزامات تعمیر

خراش ها و زنگ های گالوانیزه در مناطق کوچک باید با پوشش غنی از روی واجد شرایط تعمیر شوند. خوردگی مساحت بزرگ یا تغییر شکل سازه نیاز به ارزیابی حرفه ای بار قبل از تعویض قطعه دارد. هرگز در محل جوش نزنید بدون تایید فنی، زیرا دمای بالا لایه گالوانیزه اصلی را از بین می برد.

5. اسناد و مدیریت ریسک

سوابق تعمیر و نگهداری کامل از جمله تاریخ بازرسی، عکس های نقص، اقدامات تعمیر و داده های مرجع تست را نگه دارید. برای برج‌ها در پروژه‌های خارج از کشور با محیط‌زیست شدید، داده‌های پایه بازرسی SGS را برای مقایسه تغییرات خوردگی ترکیب کنید. روند. فعالیت‌های ساختمانی نزدیک را که ممکن است باعث برخورد برج یا آسیب به فونداسیون شود، متوقف کنید.

مزایای برج کششی گالوانیزه آنبانگ

برج کشش گالوانیزه Anbang برای خطوط انتقال هوایی 35kV-500kV مهندسی شده است که قابل اعتماد است. عملکرد برای گوشه های خطوط، بخش های ترمینال و پروژه های عبور از زمین پیچیده. ساخته شده از درجه بالا فولاد ساختاری Q355 و فرآوری شده با گالوانیزه داغ با دامنه کامل مطابق با ASTM A123 و ISO 1461، حداقل پوشش روی به 86 میکرومتر می رسد که عمر مفیدی بیش از 50 سال را حتی در مه نمکی ساحلی، ارتفاعات بالا و محیط های یخ زده

ما با حمایت پایه تولید یکپارچه داخلی خود، ظرفیت خروجی سالانه قوی را حفظ می کنیم و از ساخت سفارشی پشتیبانی می کنیم برج های کششی شبکه ای یا لوله ای با توجه به نقشه های مشتری و پارامترهای هواشناسی - زمین شناسی محلی. همه اقلام تست بار مکانیکی SGS را گذرانده و دارای گواهینامه های ISO9001، EN 1090-1 CE، با مواد کامل MTC هستند. گزارش های آزمایشی ارائه شده در هر دسته طراحی ساختاری بهینه شده به طور مساوی نیروی کشش عظیم هادی، باد را توزیع می کند و بارهای یخ، به طور موثر از خستگی ساختاری جلوگیری می کند. قطعات پیش ساخته مدولار تضمین کننده سرعت در محل می باشد نعوظ و کاهش حجم کار نگهداری طولانی مدت. استفاده از تجربه غنی پروژه در سراسر آمریکای لاتین، مرکزی آسیا و آسیای جنوب شرقی، Anbang راه حل های یک مرحله ای از طراحی، ساخت، گالوانیزه کردن تا حمل و نقل را ارائه می دهد. پیمانکاران شبکه برق جهانی

سوالات متداول در مورد برج کششی گالوانیزه

Q1: وظیفه اصلی یک برج کششی گالوانیزه چیست؟

A: این یک برج انتقال کلیدی برای خطوط برق 35kV-500kV است. در درجه اول برای مقاومت در برابر هادی بزرگ طراحی شده است کشش، نیروی کششی نامتعادل، بارهای باد و یخ. برای گوشه های خطوط، انتهای ترمینال و رودخانه/بزرگراه استفاده می شود بخش های عبوری برای تثبیت کل مسیر انتقال هوایی.

Q2: عمر برج کششی گالوانیزه گرم چقدر است؟

A: با فولاد Q355 و گالوانیزه کامل با غوطه وری داغ مطابق با ASTM A123 و ISO 1461 (حداقل پوشش روی 86 میکرومتر)، عادی عمر مفید می تواند به بیش از 50 سال برسد. عمر سرویس در مه نمکی ساحلی، یخ سنگین و شدید تحت تاثیر قرار خواهد گرفت مناطق خورنده که به چرخه های بازرسی کوتاه شده نیاز دارند.

Q3: چه گواهینامه ها و گزارش های آزمایشی را می توانید ارائه دهید؟

A: محصولات ما دارای گواهینامه مدیریت کیفیت ISO9001 و گواهینامه EN 1090-1 CE هستند. شخص ثالث SGS گزارش‌های آزمایش بار مکانیکی و گواهی‌های آزمایش مواد MTC برای هر دسته تولید در دسترس است.

Q4: آیا می توانید برج های کششی طراحی شده سفارشی را تهیه کنید؟

ج: بله. ما از راه حل های شبکه ای و لوله ای پشتیبانی می کنیم. مشتریان ممکن است نقشه ها، سطح ولتاژ، پارامترهای بار باد-یخ و شرایط زمین شناسی سایت برای ساخت سفارشی. ظرفیت تولید سالانه ما به 70000 تن برای رسیدگی به سفارشات پروژه های خارج از کشور با حجم بالا می رسد.

Q5: الزامات تعمیر و نگهداری رایج چیست؟

A: بازرسی معمول هر 6-12 ماه (سه ماهه برای محیط های خشن). خوردگی سطح گالوانیزه، پیچ و مهره را بررسی کنید گشتاور، تغییر شکل سازه و وضعیت پی. لکه های کوچک زنگ زدگی از پوشش غنی از روی برای تعمیر استفاده می کنند. در محل جوشکاری ممنوع است زیرا به محافظ گالوانیزه آسیب می رساند.

Q6: چه محیط های پروژه ای برای این برج مناسب است؟

A: قابل استفاده برای زمین های معمولی، مناطق نمکی ساحلی، مناطق بادی با ارتفاع بالا، بیابان و کوهستان با یخ سنگین مناطق ما چندین پروژه شبکه برق را در سراسر آمریکای لاتین، آسیای مرکزی و آسیای جنوب شرقی تکمیل کرده ایم.
