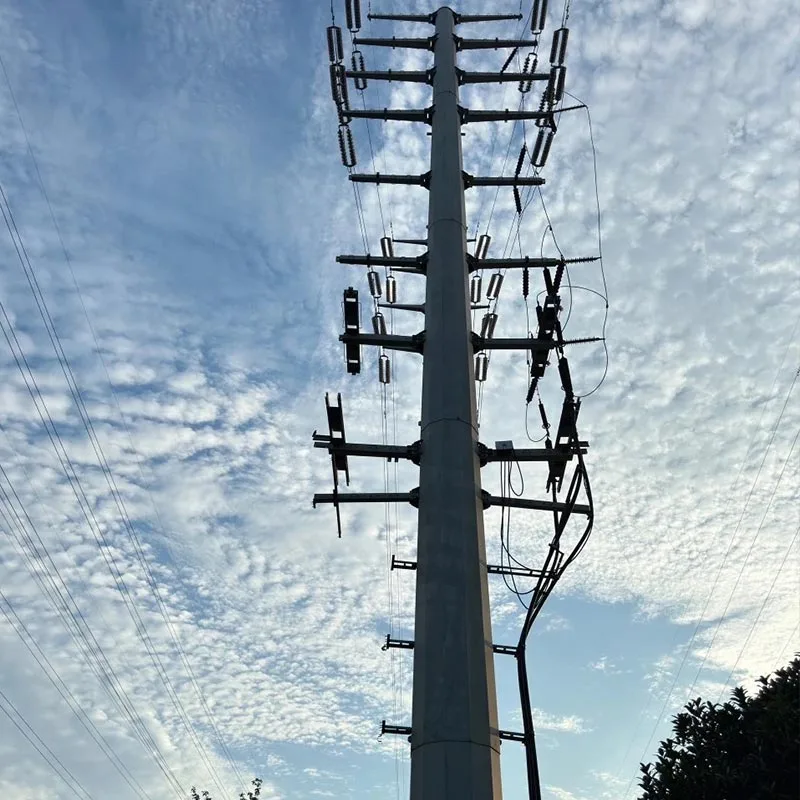

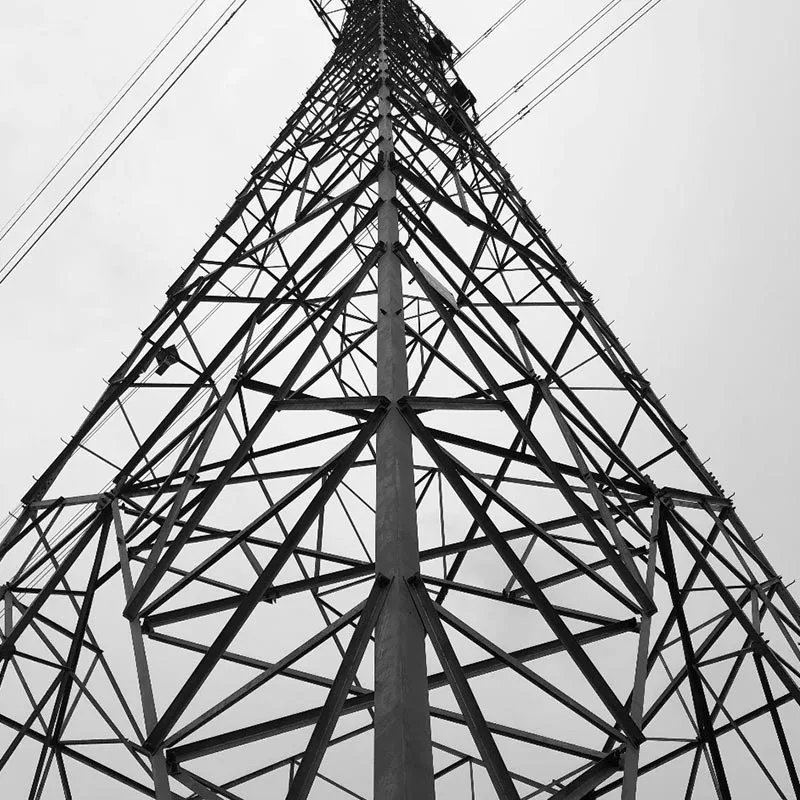

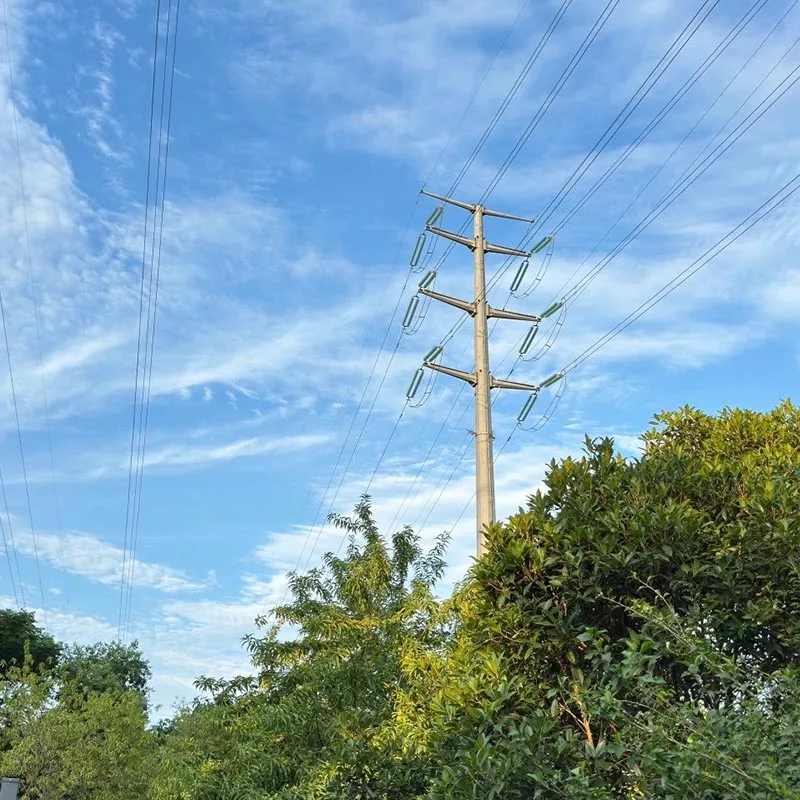

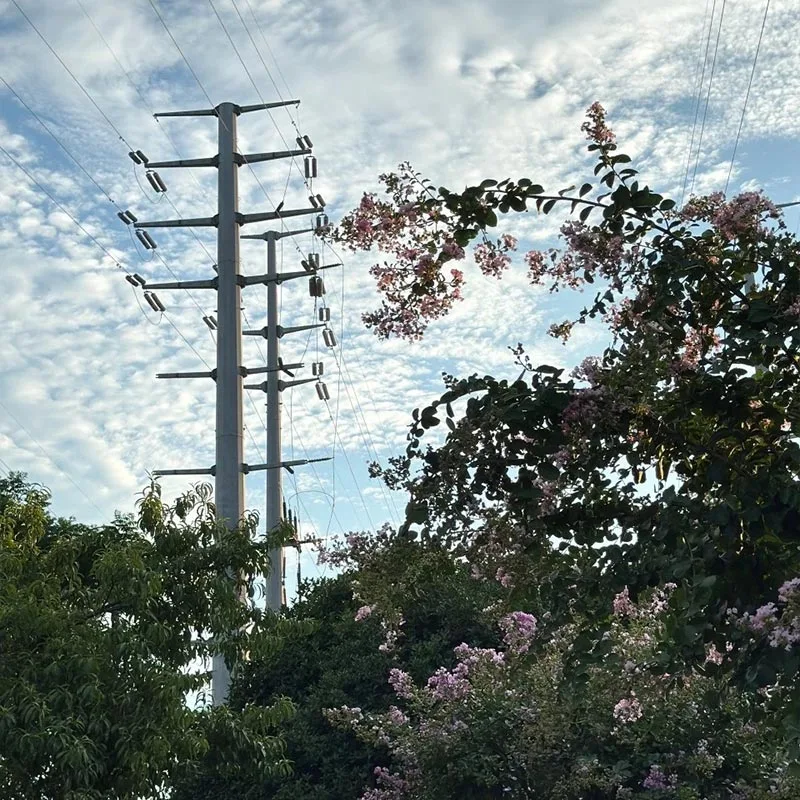

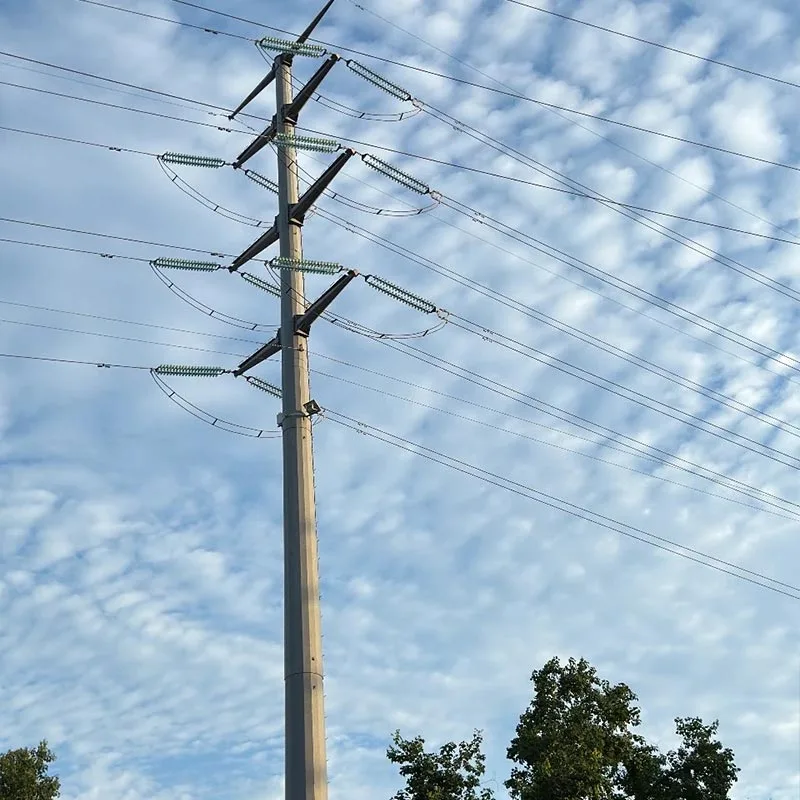

برج انتقال لوله فولادی گالوانیزه

برج های انتقال لوله های فولادی گالوانیزه Qingdao Anbang New Energy از لوله های فولادی با مقاومت بالا Q355B/Q420 به عنوان پایه استفاده می کنند. مواد، از طریق یک فرآیند کلی گالوانیزه گرم پردازش شده و با لوله مخروطی/چند وجهی طراحی شده است. سازه ها

آنها مزایایی مانند مقاومت در برابر خوردگی عالی، پایداری ساختاری، نصب کارآمد، و کاربری فشرده. این محصولات به طور گسترده در شبکه های برق شهری، انتقال کوهستان، ساحلی و صنعتی استفاده می شود مناطق آلوده، قادر به خدمات پایدار طولانی مدت در محیط های شدید، و تجهیزات پشتیبانی اصلی برای پروژه های انتقال مدرن

مزایای محصول

ماندگاری بالا

برج های انتقال لوله فولادی گالوانیزه به طور کلی از شیب داغ استفاده می کنند گالوانیزه، با ضخامت لایه روی ≥85μm، که هم جداسازی فیزیکی و هم حفاظت الکتروشیمیایی را تشکیل می دهد.

فضای باز عمر مفید بیش از 30 سال، مناسب برای محیط های خشن مانند مناطق ساحلی، مه نمک بالا و صنعتی آلودگی

ساختار پایدار

مقاطع لوله ای دارای توزیع تنش یکنواخت و خمش زیاد هستند سفتی ضریب مقاومت در برابر باد 20 تا 40 درصد کمتر از برج های فولادی زاویه دار است.

می تواند سطح 11 را قوی تحمل کند بادها، زلزله های 8 ریشتری و بارهای یخ سنگین، با پایداری عالی در شرایط شدید.

ساخت و ساز کارآمد

سازه قطعه قطعه پیش ساخته کارخانه با پیچ فلنج اتصالات امکان مونتاژ سریع در محل را بدون تجهیزات بالابر در مقیاس بزرگ فراهم می کند.

زمان ساخت کاهش می یابد 50 درصد هزینه های پروژه را به میزان قابل توجهی کاهش می دهد.

سازگاری گسترده

برج های انتقال لوله فولادی گالوانیزه ساختار فشرده ای دارند که باعث صرفه جویی می شود حدود 50 درصد از زمین در مقایسه با برج های فولادی زاویه دار سنتی.

مناسب برای زمین های شهری باریک، کوهستانی، ساحلی مناطق، و دیگر زمین های پیچیده، قابل تنظیم در ارتفاعات از 5 تا 150 متر.

کیفیت قابل اعتماد

ساخته شده از فولاد با مقاومت بالا، تولید مطابق با استانداردهای ملی است به عنوان GB 50545 و DL/T 5154، با کنترل کیفیت کامل فرآیند شامل بازرسی جوش و آزمایش لایه روی. به طور کامل عملکرد واجد شرایط و پایدار

نحوه انتخاب مدل

بر اساس سطح ولتاژ انتخاب کنید

10 کیلو ولت تا 35 کیلو ولت: استفاده از دکل های انتقال فولاد گالوانیزه تک مدار، ارتفاع 15 تا 30 متر، ضخامت دیوار 6 تا 10 میلی متر، مناسب برای خطوط فشار ضعیف شهری و پارکی.

110kV–220kV: استفاده از دکل های انتقال فولاد گالوانیزه دو مدار / چند مداره، ارتفاع 30 تا 60 متر، ضخامت دیوار 10-16 میلی متر، نیازهای انتقال ولتاژ متوسط و بالا را برآورده می کند.

500 کیلو ولت و بالاتر: استفاده از دکل های انتقال فولاد گالوانیزه با ولتاژ فوق العاده بالا، ارتفاع 60 تا 150 متر، ضخامت دیوار 16-20 میلی متر، مناسب برای انتقال در فواصل طولانی و بسیار طولانی.

انتخاب با توجه به شرایط محیطی

مناطق ساحلی / با خوردگی بالا: دکل های انتقال فولاد گالوانیزه مقاوم در برابر خوردگی بالا با روی انتخاب کنید پوشش ≥100μm برای افزایش مقاومت در برابر پاشش نمک.

باد شدید / مناطق لرزه خیز: انتخاب سازه های تقویت شده، بهینه سازی سطح مقطع و ضخامت دیوار برای بهبود باد و مقاومت در برابر زلزله

کوهستانی / زمین پیچیده: برج های انتقال فولاد گالوانیزه سبک وزن با پایه باریک را برای جا دادن انتخاب کنید شرایط حمل و نقل و نصب

انتخاب با توجه به اهداف عملکردی

برج های مستقیم: برای مقاطع مستقیم خط که بارهای باد عمودی و افقی را تحمل می کنند استفاده می شود.

برج های تنش / زاویه: برای تغییر جهت خط و تبدیل کشش، تحمل کشش نامتعادل استفاده می شود.

ترمینال / برج های عبور: برای شروع/پایان خط و برای عبور از رودخانه ها یا جاده ها استفاده می شود که نیاز به بالاتر دارد ظرفیت باربری

خدمات ما

طراحی سفارشی: تیم حرفه ای ما طرح های شخصی سازی شده برای برج های انتقال لوله فولادی گالوانیزه را ارائه می دهد بر اساس سطوح ولتاژ، زمین و شرایط آب و هوایی، پاسخگویی به نیازهای پروژه های مختلف.

تولید هوشمند تمام فرآیند: با کارخانه مدرن خودمان مجهز به برش CNC، جوش اتوماتیک، و خطوط تولید گالوانیزه گرم، ما به کنترل کیفیت کامل فرآیند از مواد اولیه تا پایان رسیدیم. محصولات با ظرفیت تولید ماهانه بیش از 5000 تن.

تحویل یک مرحله ای: ما خدمات یکپارچه از جمله تولید، حمل و نقل، راهنمایی نصب در محل، و آموزش فنی، حصول اطمینان از اجرای کارآمد پروژه.

گارانتی پس از فروش: ما 15 سال گارانتی، پاسخ فنی 24 ساعته و بازرسی منظم و تعمیر و نگهداری برای رسیدگی به مشکلات محصول در طول چرخه عمر آن.

اقدامات احتیاطی برای استفاده

قبل از نصب، بررسی کنید که پلاک برج انتقال فولاد گالوانیزه با نقشه مطابقت داشته باشد پارامترها را بررسی کنید و بررسی کنید که بدنه برج، فلنج‌ها و پیچ‌ها بدون تغییر شکل یا آسیب هستند و مطمئن شوید که همه لوازم جانبی کامل است

از طناب های نایلونی برای بلند کردن استفاده کنید تا از خراشیدگی پوشش گالوانیزه جلوگیری کنید. انحراف عمودی در هنگام نصب باید ≤1/1000 باشد، و پیچ های فلنج باید بر اساس گشتاور سفت شوند تا از اتصال قابل اطمینان اطمینان حاصل شود.

فونداسیون برج باید از پایه مستقل بتنی C30 با پیچ های لنگر تعبیه شده و ارت استفاده کند. مقاومت باید ≤10Ω باشد. به طور منظم اثربخشی سیستم زمین را آزمایش کنید.

جوش یا برش روی سطح دکل انتقال فولاد گالوانیزه اکیدا ممنوع است. در صورت اصلاح لازم است، برای محافظت در برابر خوردگی باید مجدداً با گالوانیزه گرم استفاده شود.

به طور منظم یکپارچگی پوشش روی، سفتی پیچ و تغییر شکل ساختاری را بررسی کنید. در مناطق ساحلی / با خوردگی بالا، هر شش ماه یکبار بازرسی کنید و هر گونه پوشش روی آسیب دیده را به سرعت تعمیر کنید.

افراد غیر حرفه ای از بالا رفتن از دکل انتقال فولاد گالوانیزه اکیدا منع می شوند. هشدار تابلوهایی مانند "خطر ولتاژ بالا، دور نگه دارید" باید با رعایت فاصله ایمن در اطراف دکل نصب شود.
