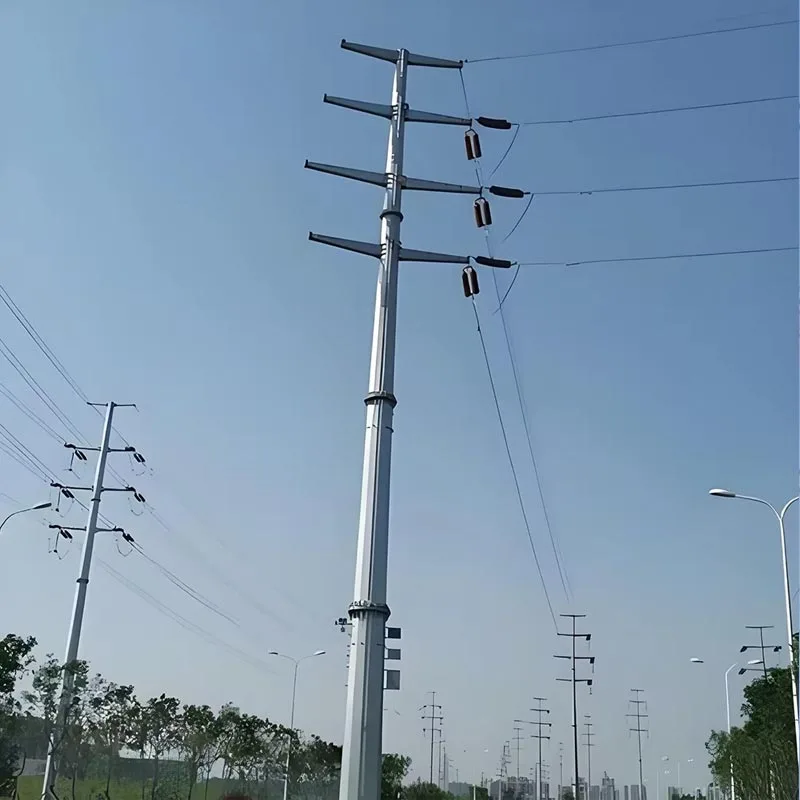

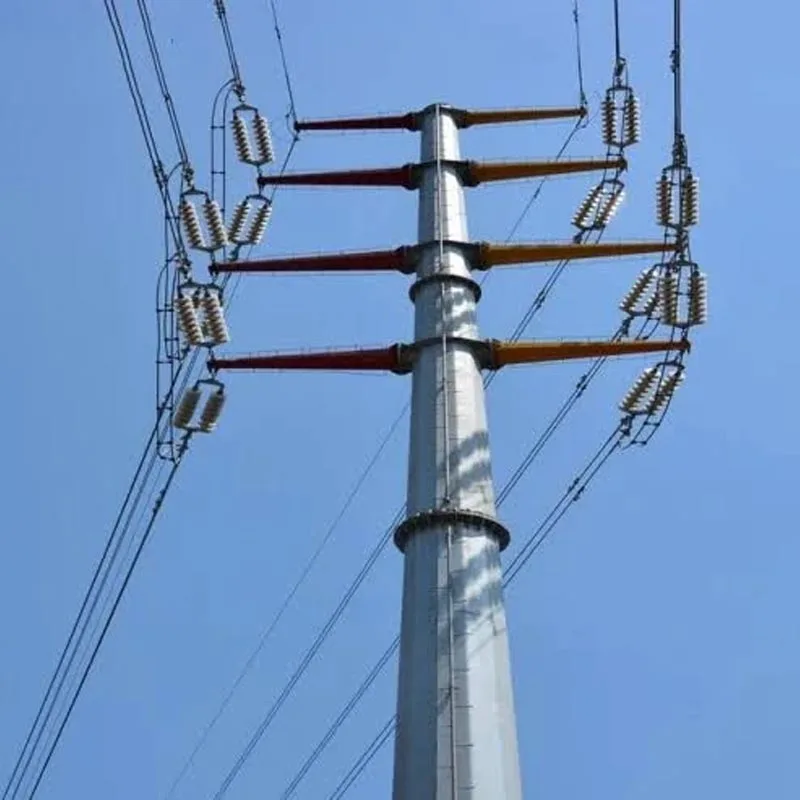

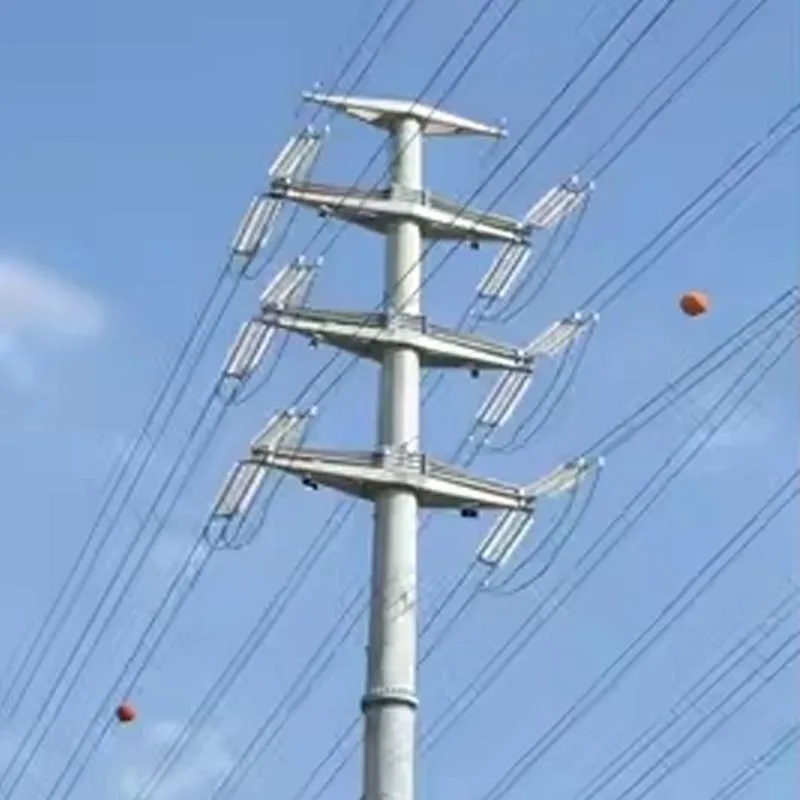

قطب توزیع فولادی لوله ای 33 کیلوولت

سناریوهای کاربردی برای قطب توزیع فولادی لوله ای آنبانگ 33 کیلوولت

قطب های توزیع فولادی لوله ای 33 کیلوولت Anbang به عنوان زیرساخت اصلی برای برق فشار متوسط بالاسری عمل می کند. سیستم های توزیع، سازگار با شرایط مختلف جغرافیایی و پروژه.

شبکه های برق شهری و حومه ای ایده آل برای راهروهای شهری فشرده، مناطق مسکونی و شهرداری پروژه های نوسازی به لطف ردپایی باریک و ظاهری مرتب، آن‌ها با ذخایر جاده‌ای باریک و متراکم ساخته شده‌اند مناطق، به عنوان تعلیق، زاویه و قطب های پایانه برای فیدرهای بالای 33 کیلوولت مستقر شده اند.

برق روستایی و شبکه های اطراف شهری مناسب برای انتقال برق از راه دور به روستاها، زمین های کشاورزی و شهرهای کوچک ساختار پیش ساخته سبک وزن، دشواری حمل و نقل را در زمین های دورافتاده کاهش می دهد و پشتیبانی می کند برنامه های ارتقا و توسعه شبکه روستایی

مناطق صنعتی و پارک های تجاری به طور پایدار برق کارخانه ها، مراکز لجستیکی، مجتمع های خرید و شهرک های صنعتی ظرفیت بار سازه ای بالا، بارهای هادی سنگین و گسترش مکرر شبکه را در خود جای می دهد مطالبات

اتصال به شبکه انرژی تجدیدپذیر به طور گسترده برای خطوط خروجی مزارع خورشیدی در مقیاس متوسط و برق بادی استفاده شده است. ایستگاه‌ها، سایت‌های تولید تجدیدپذیر را به پست‌های توزیع منطقه‌ای پیوند می‌دهند.

پروژه های محیطی ساحلی، باد شدید و خشن عملیات گالوانیزه گرم ضد خوردگی عالی ارائه می کند. عملکرد، آنها را برای مناطق ساحلی، مناطق مرطوب و مکان هایی با سرعت باد قوی قابل اعتماد می کند.

پروژه های پشتیبان زیرساخت قابل اجرا برای تامین برق در امتداد مسیرهای حمل و نقل برقی، مناطق معدنی و تاسیسات مهندسی از راه دور همه قطب ها توسط گزارش های آزمایشی رسمی، گواهینامه های ISO کامل و غنی پشتیبانی می شوند مراجع جهانی پروژه؛ طرح های سفارشی برای مطابقت با بار باد محلی، شرایط خاک و فنی در دسترس هستند استانداردها

مشخصات مهم نصب و اقدامات احتیاطی برای قطب توزیع فولادی لوله ای 33 کیلوولت

مشخصات نصب اصلی

الزامات فونداسیون نوع پی باید با توجه به بار باد محلی، ظرفیت باربری خاک و ارتفاع قطب شالوده‌های بتنی یا پایه‌های انکربولت معمولاً مورد استفاده قرار می‌گیرند. حفاری پی عمق، ابعاد و درجه مقاومت بتن باید دقیقاً از نقشه های مهندسی پیروی کند. پرکننده باید فشرده شود لایه به لایه برای تضمین پایداری کافی در برابر واژگونی.

عمودی و تحمل موقعیت پس از نصب، انحراف عمودی قطب نباید از 3‰ ارتفاع قطب تجاوز کند. افست موقعیت افقی در سطح زمین باید با طراحی مسیر مطابقت داشته باشد. انحراف باید در داخل کنترل شود محدوده مجاز مشخص شده در استانداردهای توزیع برق.

استاندارد اتصال بخش برای قطب های لوله ای چندبخشی، سطوح اتصال فلنج باید تمیز و مسطح باشد. همه پیچ های با استحکام بالا باید به صورت متقارن سفت شوند تا به مقدار گشتاور مشخصی برسند. واشر قفل باید به طور کامل نصب شود تا از شل شدن پیچ در اثر لرزش طولانی مدت جلوگیری شود.

مشخصات زمین نصب اجباری قابل اطمینان ارت. مقاومت زمین باید 33 کیلو ولت محلی را برآورده کند الزامات شبکه توزیع هادی های ارت باید به طور محکم به پایه قطب جوش یا پیچ و مهره شوند درمان ضد خوردگی باید روی اتصالات اتصال اعمال شود

بازوهای متقاطع استاندارد مونتاژ، عایق ها، گیره های کابل و سایر سخت افزارها باید مطابق با آن نصب شوند. با گرایش طراحی سوراخ های نصب از پیش تنظیم شده نباید خودسرانه حفاری یا اصلاح شوند. سفت کردن سخت افزار گشتاور باید از دستورالعمل فنی سازنده پیروی کند.

اقدامات احتیاطی کلیدی قطب توزیع فولادی لوله ای 33 کیلوولت

اقدامات احتیاطی در هنگام حمل و نقل و ذخیره سازی

1. سطح گالوانیزه گرم را از خراش، ضربه و اصطکاک محافظت کنید. هر گونه آسیب به پوشش باید با پوشش ضد خوردگی منطبق به موقع ترمیم شود.
2. برای جلوگیری از تغییر شکل موضعی، قطب‌ها را با بالشتک نرم در حین انباشتن و حمل و نقل پشتیبانی کنید. بارهای سنگین را مستقیماً بر روی بدنه تیرها قرار ندهید.
3. میله ها را روی زمین صاف و دارای زهکشی خوب ذخیره کنید. جداسازی لایه ها با استفاده از تکیه گاه های چوبی برای جلوگیری از حفظ رطوبت و خوردگی سطح.

اقدامات احتیاطی در هنگام نصب

1. به شدت از موقعیت های بالابر تعیین شده استفاده کنید. اتصال نادرست بالابر ممکن است باعث تغییر شکل خمشی دائمی قطب لوله شود.
2. بدون تأیید فنی سازنده، خودسرانه سوراخ های جدید سوراخ نکنید یا بدنه قطب را برش ندهید، که باعث تضعیف استحکام سازه می شود.
3. پیچ های فلنج با استحکام بالا را به طور متقارن با گشتاور مشخص شده محکم کنید. بازرسی ثانویه کامل پس از نصب
4. انحراف عمودی قطب را در 3 ‰ ارتفاع قطب کنترل کنید. از تراکم فونداسیون اطمینان حاصل کنید تا از کج شدن ستون و خطرات واژگونی جلوگیری شود.
5. اتصال زمین قابل اعتماد مورد نیاز است. مقاومت زمین را برای مطابقت با استانداردهای شبکه برق 33 کیلوولت محلی بررسی کنید.
6. توقف ساخت و ساز در هنگام رعد و برق، باران شدید و شرایط باد شدید برای اطمینان از ایمنی عملیاتی.

اقدامات احتیاطی در طول عملیات و تعمیر و نگهداری

1. هرگز سخت افزار، کابل یا تجهیزات اضافی بیش از ظرفیت بار طراحی شده قطب اضافه نکنید.
2. بازرسی های منظم برای شل شدن پیچ، لایه برداری پوشش، خوردگی و تغییر شکل قطب قابل مشاهده انجام دهید.
3. تعمیر به موقع لایه های گالوانیزه آسیب دیده برای کند کردن زنگ زدگی، به ویژه برای قطب های مستقر در مناطق ساحلی و مرطوب.
4. اجتناب از برخورد ماشین آلات سنگین در نزدیکی پایه های قطب. نصب علائم هشدار دهنده در محل های قطب کنار جاده
5. ثبت نتایج بازرسی به طور منظم. پس از یافتن شرایط غیر طبیعی، درمان تقویتی را انجام دهید.

دستورالعمل های اصلی تعمیر و نگهداری معمولی برای قطب توزیع فولادی لوله ای 33 کیلوولت

1. بازرسی بصری (چرخه منظم: فصلی / نیمه سالانه)

• بدنه قطب را از نظر خمش، فرورفتگی، ترک خوردگی و تغییر شکل بررسی کنید.
• پوشش گالوانیزه گرم را بررسی کنید: پوسته شدن، بریدگی، لکه های زنگ زدگی، به ویژه در فلنج ها، درزهای جوش و بخش های پایه را شناسایی کنید.
• بازوهای متقاطع، عایق ها، اتصالات و کابل ها را از نظر آسیب، پیری یا جابجایی بررسی کنید.
• عدم تکیه دادن درختان، اجسام خارجی یا زباله به قطب را تأیید کنید.

2. اتصال و بازرسی پیچ

• تمام پیچ و مهره های فلنج، بست ها و واشرهای قفلی را از نظر شل شدن، زنگ زدگی یا گم شدن قطعات بررسی کنید.
• در صورت شل بودن، پیچ ها را مجدداً با گشتاور مورد نیاز محکم کنید. سخت افزارهای خورده شده را جایگزین کنید.
• اتصالات اتصال زمین را بررسی کنید. از تماس محکم بدون اکسیداسیون اطمینان حاصل کنید.

3. بررسی بنیاد و محیط اطراف

• فونداسیون را از نظر نشست، ترک خوردگی، تجمع آب یا فرسایش خاک بررسی کنید.
• خاک انباشته شده، علف های هرز و آب اطراف پایه قطب را برای جلوگیری از خوردگی تسریع شده بردارید.
• نظارت بر عمودی. شیب آشکار را بلافاصله بررسی کنید.

4. تست عملکرد زمین (سالانه توصیه می شود)

• مقاومت زمین را برای مطابقت با مشخصات توزیع 33 کیلوولت محلی اندازه گیری کنید.
• هادی های زمین شکسته یا خورده را تعمیر کنید و اتصالات را در زمانی که مقاومت از حد مجاز فراتر رفت، دوباره کار کنید.

سوالات متداول برای قطب توزیع فولادی لوله ای آنبانگ 33 کیلوولت

Q1: چه عملیات ضد خوردگی را روی قطب های فولادی لوله ای اعمال می کنید؟

A1: همه قطب ها گالوانیزه گرم را به عنوان درمان استاندارد اتخاذ می کنند. لایه گالوانیزه به طور موثر در برابر زنگ زدگی، نمک مقاومت می کند مه و آب و هوای مرطوب، مناسب برای محیط های داخلی، روستایی و ساحلی. پوشش دوبلکس سفارشی (گالوانیزه پلاس رنگ) برای مناطق شدیدا خورنده در دسترس است.

Q2: آیا می توانید گزارش های رسمی آزمون و گواهینامه های مربوطه را ارائه دهید؟

ج2: بله. ما گزارشات کامل تست بار ساختاری، گواهینامه های بازرسی مواد، گواهینامه ISO 9001 را ارائه می کنیم. و سایر مدارک مورد نیاز برای مناقصه و پذیرش پروژه. تمام داده های فنی با رسانه بین المللی مطابقت دارد استانداردهای توزیع ولتاژ

Q3: آیا طراحی سفارشی پشتیبانی می شود؟

ج3: کاملاً. ما ارتفاع قطب، ضخامت دیوار، بار بالا، طرح سوراخ نصب و اندازه فلنج را با توجه به تنظیم می کنیم. بار باد محلی، شرایط خاک و الزامات مهندسی خط 33 کیلوولت. طرح های تعلیق، زاویه و قطب پایانه همه در دسترس هستند.

Q4: توانایی های تولید و تحویل شما چیست؟

A4: ما دارای خطوط تولید تمام اتوماتیک با ظرفیت تولید انبوه پایدار هستیم. ما می توانیم سفارشات عمده را انجام دهیم و برنامه های حمل و نقل منعطف را ترتیب دهید تا با جدول زمانی پروژه های EPC و خدمات شهری مطابقت داشته باشد.

Q5: چه نوع پایه برای نصب توصیه می شود؟

A5: شالوده انکر بولت یا پایه بتنی ریخته گری در محل معمولا استفاده می شود. بعد خاص بستگی دارد ارتفاع قطب، سرعت باد و ظرفیت باربری خاک. ما می توانیم در صورت درخواست، نقشه های پایه مرجع را ارائه دهیم.

Q6: طول عمر مورد انتظار چقدر است؟

A6: در شرایط عملیات عادی و تعمیر و نگهداری منظم، قطب های فولادی گالوانیزه گرم به عمر مفید 25 تا 30 دست می یابند. سال. طول عمر خدمات را می توان با راه حل های ضد خوردگی پیشرفته برای مناطق پر نمک ساحلی افزایش داد.
